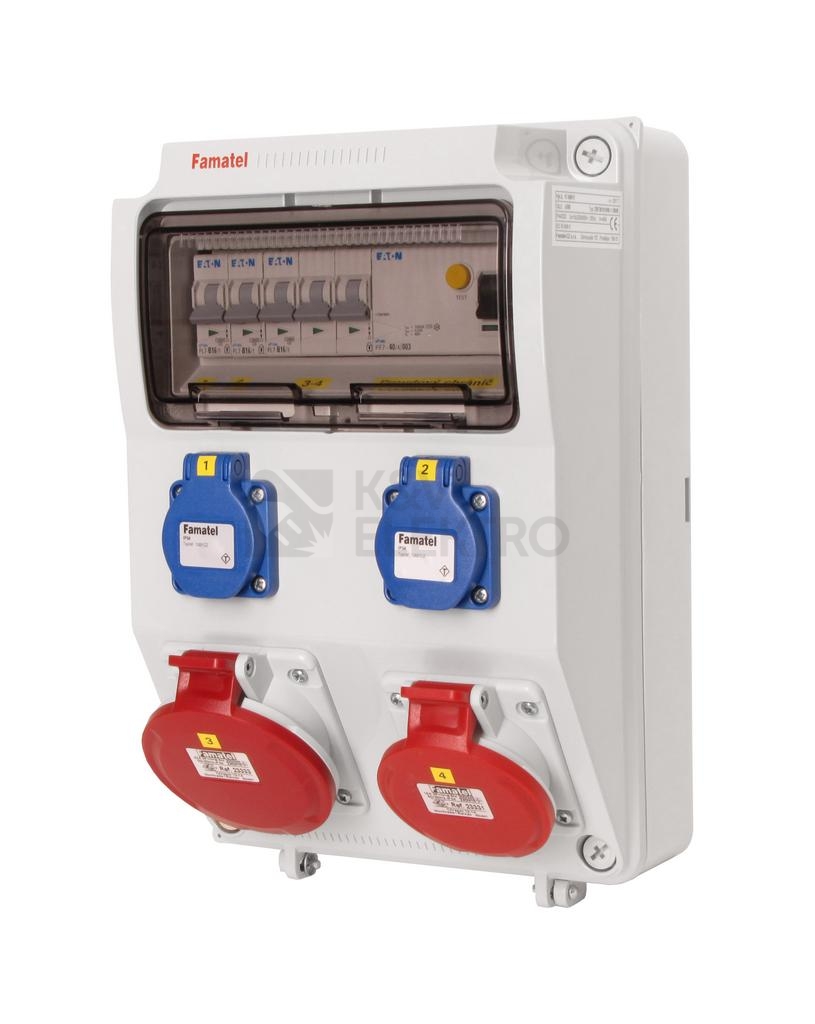

Zásuvková skříň Famatel ZSF V390 IP44 jištěná s chráničem
Zásuvková skříň (rozváděč nízkého napětí):
FAMATEL v390-ZSF20101000.1 /3958 IP44 jištěná s chráničem 40/4/003 (EKO)
Není vhodná do průmyslu. Pro vyšší proudové odběry zvolte variantu v310.
Zásuvky:
2x230V/16A (s ochranným kolíkem dle ČSN)
1x400V/16A/5pól
1x400V/32A/5pól
Jistící přístroje EATON 10kA:
2xPL7-B16/1
1xPL7-B16/3 (spol. pro obě zásuvky 400V)
-
PF7-40/4/003 na vstupu (citlivost na reziduální proud 30mA)
Další popis:

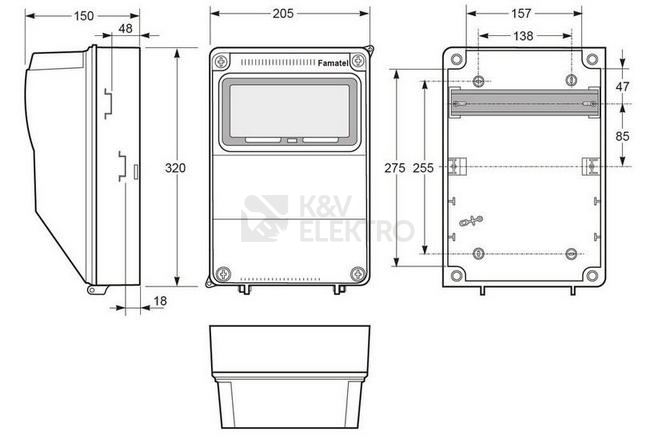

použité pouzdro: 3958 - celkem k dispozici 9mod. míst, rozměry: 330x215x150mm, plastová, materiál ABS, IK08, zkouška žhavou smyčkou 650°C, bezhalogenová a UV odolná, montáž na povrch, barva: světle šedá, rozsah teplot -25°C +85°C, aplikované normy: IEC 61439-3 (Rozváděče nízkého napětí - Část 3: Rozvodnice určené k provozování laiky (DBO), balení: 1ks (fólie), zásuvky na 230V/16A s ochranným kolíkem dle ČSN, polykarbonátové okénko, jistící prvky EATON, PE svorkovnice součástí (6x16mm2), N svorkovnice součástí (6x16mm2), stěny s předlisovanými vstupy pro vyvrtání vstupního otvoru a následné osazení příslušnou vývodkou (pro CYKY 5x6; 4x10; 5x10 => M25; pro CYKY 5x16 => M32), max. připojitelný vstupní kabel = 4x25 nebo 5x16 (Cu), dodáno s průvodní dokumentací: štítkem rozváděče, návodem pro obsluhu a montáž, krycím listem (charakteristiky rozhraní), protokolem o kusové zkoušce, EU prohlášením o shodě, schématem zapojení a zkouškou oteplení pro rozváděče nízkého napětí.
Doporučený kabel pro připojení CYKY-J 5x6, CYKY-J 5x10, CYKY-J 5x16
