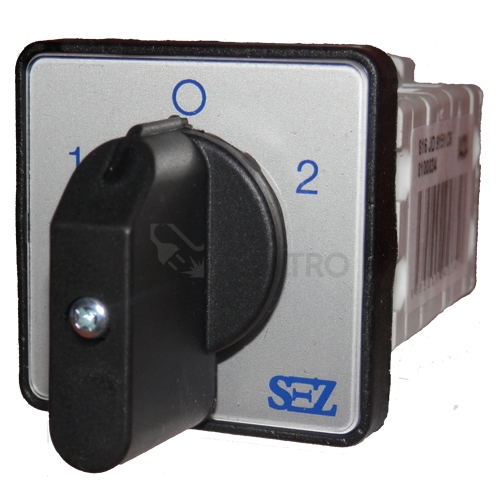

Vačkový spínač SEZ S25 JD 2203 C6 25A/3P přepínač sítí černá páčka 1/0/2

zdarma

Spínač S 25 JD - obrysové rozměry spínací části 43 x 43 (x13,5) mm Spínače řady S...J - vyhovují EN 60 947-3 (en 60947-3, IEC 60 947-3, 60947-3), EN 60 204-1, VDE 0660 - svorky a připojení jsou chráněna vůči dotyku se stupněm krytí IP20 - krytí IP 54... číst více

e-shop: skladem (4 ks), doručíme: pondělí 25.11.

835,25 Kč

/ 1 ks

690,29 Kč bez DPH

Objednací kód

1196884

Značka

SEZ

Dodavatelský kód

S25 JD 2203 C6

EAN

8585009060412

Popis, parametry a manuály

Spínač S 25 JD

- obrysové rozměry spínací části

43 x 43 (x13,5) mm

Spínače řady S...J

- vyhovují EN 60 947-3 (en 60947-3, IEC 60 947-3, 60947-3), EN 60 204-1, VDE 0660

- svorky a připojení jsou chráněna vůči dotyku se stupněm krytí IP20

- krytí IP 54 dosahují v provedení označeném „G“ s utěsněním hřídele a upevňovacích šroubů

- spínače velikostí I a II mají přístup ke svorkám šroubovákem pod úhlem 45° resp. 30° a také zlepšenou čitelnost označení svorek na zešikmené ploše

- spínací úhel 30°, 45°, 60° a 90° (přednostní úhel je 60° do 6 spínacích poloh a 30° do 12 spínacích poloh)

- malé rozměry a jednotný design s unifikací jednotlivých nadstaveb

- variabilnost mechanických provedení spínačů

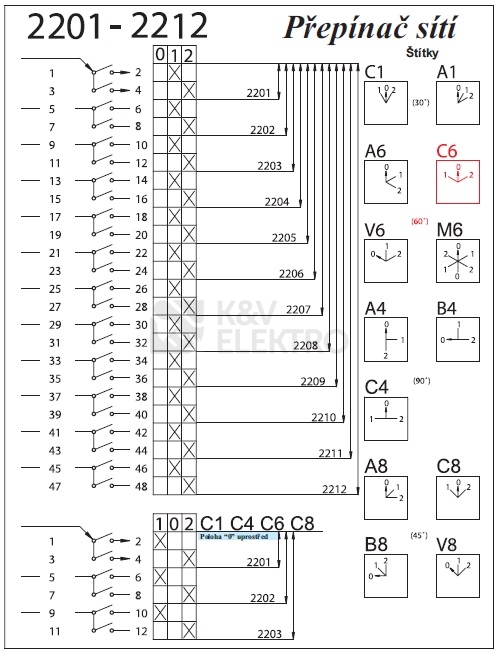

- široký sortiment elektrických zapojení spínačů podle přehledu elektrických schémat jednotných pro celou proudovou řadu, možnost speciálních el. schémat (podle požadavků zákazníka)

- maximální počet spínacích komor je 12 (24 kontaktů), vyšší počet komor je nutné dohodnout s výrobcem

-vyhovují požadavkům T 32 a teplotám okolí od -30 °C do +55 °C

Značka

SEZ

Parametry

Provedení:

Přepínač

Počet pólů:

S nulovou polohou:

Ano

Dimenzovaný trvalý proud Iu:

25 A

Dimenzovaný provozní proud Ie při AC-3, 400 V:

13,5 A

Dimenzovaný provozní výkon při AC-3, 400 V:

7,5 kW

Krytí (IP), na čelní straně:

IP40

Počet pomocných rozpínacích kontaktů (NC):

Počet pomocných spínacích kontaktů (NO):

Počet pomocných přepínacích kontaktů (CO):

Vhodné pro upevnění na desku:

Vhodné pro čelní upevnění:

Ano

Vhodné pro montáž do rozváděče:

Vhodné pro montáž mezi díly:

Kompletní přístroj ve skříni:

Typ ovládacího prvku:

Krátká otočná rukojeť

Druh připojení hlavního proudového obvodu:

Šroubová svorka

Barva ovládacího prvku:

Černá

Kategorie

Vačkové a hlavní spínače
