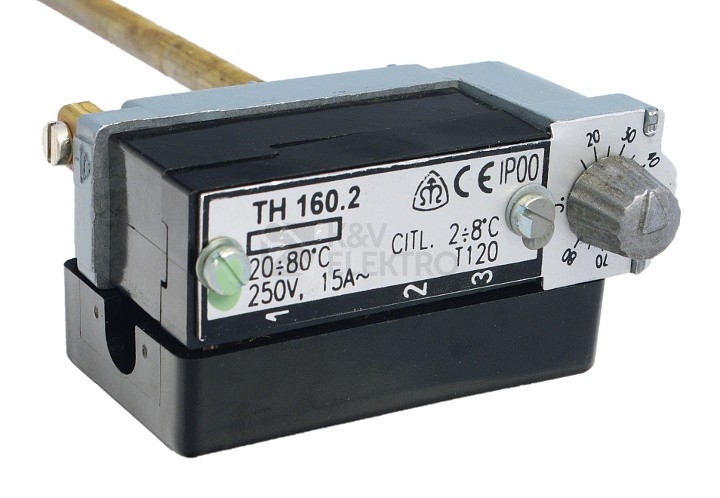

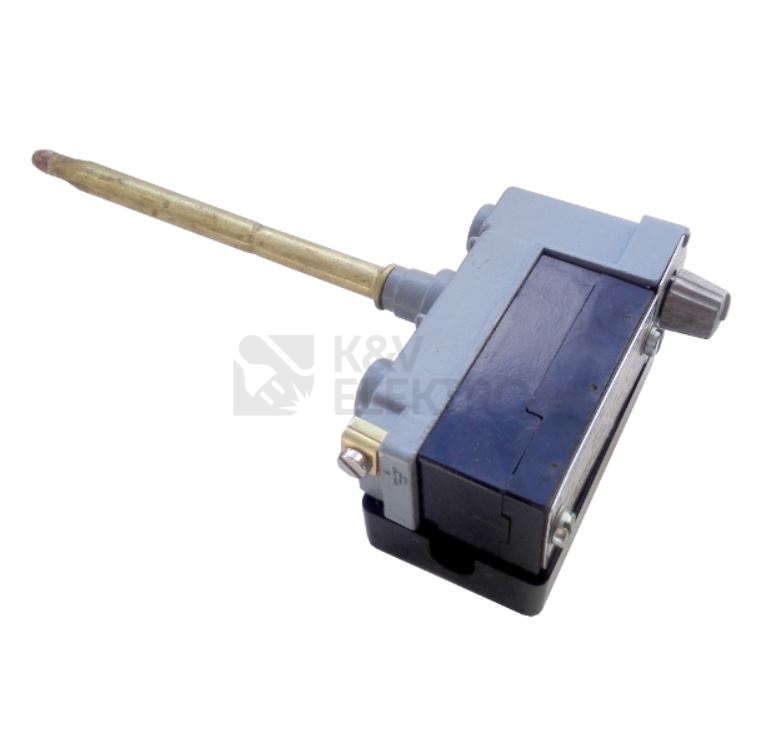

Termostat stonkový APATOR Metra TH 160.2 20-80°C

Termostaty řady TH 160 jsou tepelně závislé jednopólové spínače, založené na principu nestejné teplotní dilatace dvou různých kovů. Jsou určeny pro spínání elektrických obvodů, ale nikoliv jako hlavní spínače. Základem termostatů je spolehlivý mechanický systém, který nemá žádnou vlastní spotřebu energie. Termostaty se vyzna­čují vysokou odolností proti mechanickému poškození a nízkými náklady na provoz a údržbu.

Popis:
Termostaty se skládají ze dvou hlavních částí: teplotního čidla a spínací hlavice. Dilatační změny čidla se přenášejí prostřednictvím páky na spínač. Svorky jsou šroubové s možností připojení vodičů s max. průřezem 4 mm. K ochranné svorce musí být připojen ochranný vodič. Standardní provedení je opatřeno krytem svorek pro zabránění náhodného dotyku.

Při montáži je nutno chránit stonek i hlavici před nárazy a dále je třeba zabránit deformacím stonku.

Nastavení teploty:
Regulačním knoflíkem. Teplotu lze u uživatele přestavit v rámci jmenovitého rozsahu.

Technické údaje:

• Přesnost nastavení: ±10 % z nejvyšší hodnoty jmenovité vypínací teploty nastavené na termostatu
• Průměr stonku: 8 mm
• Max. teplota spínací hlavice: 120 °C
• Krytí: IP 00
• Životnost: 10 000 cyklů
• Jmenovité napětí: 250V AC
• Jmenovitý proud: 15A
• Regulační rozsah: 20-80 °C
• Diference spín. teploty: 2-8 K

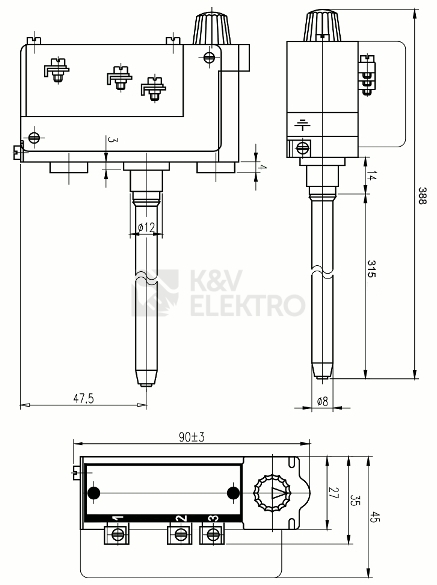

• Délka stonku (+/- 3mm): 315mm
• Délka termostatu (+/- 3mm): 388 mm
• Počet svorek: 3
• Provedení: přepínací
