Svorkovnice stoupací 4x95mm2 velká SEZ 6323-95 P
zdarma
tip K&V
Svorkovnice pro hlavní stoupací vedení 6323-95 P bez krytu Inovace svorkovnice pro hlavní stoupací vedení spočívá ve změně materiálu z termosetu na termoplast a nahrazení současných šroubů se šestihrannou a válcovou hlavou s drážkou šrouby s inbusovou... číst více
e-shop: skladem (42 ks), doručíme: čtvrtek 5.12.
636,12 Kč
/ 1 ks525,72 Kč bez DPH
Objednací kód1441309
ZnačkaSEZ
Dodavatelský kód6323-95 P
EAN8584128114235

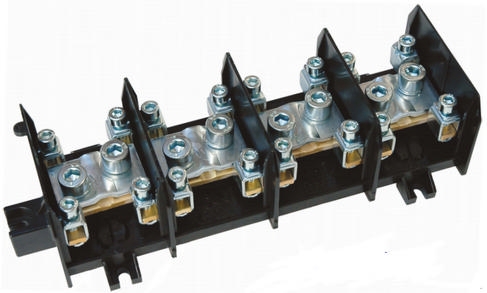

Svorkovnice pro hlavní stoupací vedení 6323-95 P bez krytu
Inovace svorkovnice pro hlavní stoupací vedení spočívá ve změně materiálu z termosetu na termoplast a nahrazení současných šroubů se šestihrannou a válcovou hlavou s drážkou šrouby s inbusovou hlavou. Nové typy svorkovníc 6323-95 P a 6323-95 PK obsahují šrouby hlavní svorky DIN 912 FeZn M8 x 25 s válcovou hlavou a vnitřním šestihranem - velikost č.6 a šrouby odbočných svorek DIN 912 FeZn M5 x 12 s válcovou hlavou a vnitřním šestihranem - velikost č.4.
Výhody inovované stoupací svorkovnice:
- rozteč upevňovacích otvorů je totožná s dosud prodávanou termosetovou svorkovnicí
- šrouby s imbusovou hlavou
- nový typ s krytem s možností plombování (typ 6323-95 PK)
- vyšší jmenovité izolační napětí Ui (630 V)
- umožňuje montáž na DIN lištu TS 35
Technické parametry:
- připojitený průřez: hlavní vodič CU, AL - 16 ÷ 95, vedlejší vodič CU, AL - 6 ÷ 16/ 25r CU
- jmenovitý proud: hlavní vodič/ Vedlejší vodič 232 A/ 76 A
- krytí: IP 20
- počet pólů: 4 pólové provedení
- napětí: 630V
- materiál: termoplast
Značka
Parametry
Průřez lankového vodiče bez dutinky:
95 mm2
Průřez lankového vodiče s dutinkou:
95 mm2
Průřez jednodrátového vodiče:
95 mm2
Dimenzovaný proud In:
232 A
Dimenzované napětí:
630 V
Typ elektrické přípojky 1:
Šroubová svorka
Typ elektrické přípojky 2:
Šroubová svorka
Poloha připojení:
Boční
Počet pólů:
4
Počet míst upnutí pro každý pól:
5
Způsob montáže:
DIN lišta/šroub
Materiál izolačního tělesa:
Termoplast

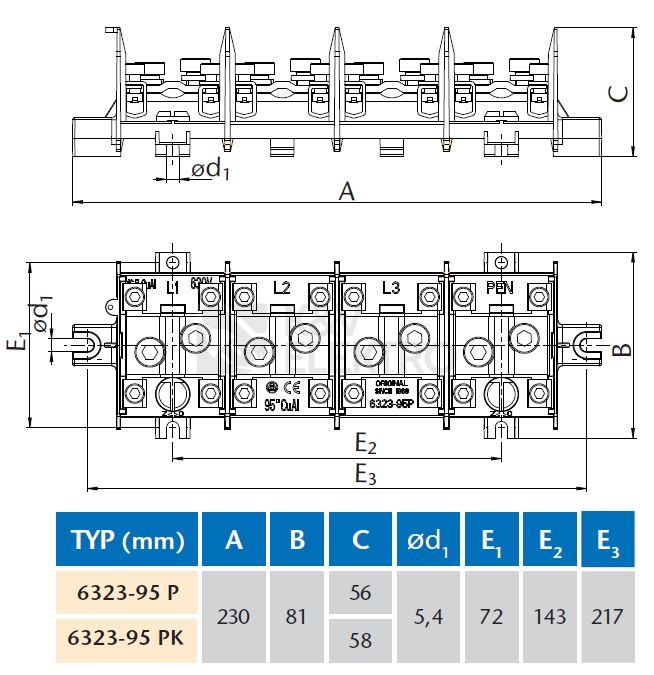

Šířka/rozměr rastru:
230 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex:
Ne
Je zapotřebí uzavírací deska:
Ne
Barva:
Černá
Počet přípojek celkem:
20
Počet přípojek < 6 mm2:
0
Počet přípojek 10 mm2:
0
Počet přípojek 16 mm2:
16
Počet přípojek 25 mm2:
0
Počet přípojek > 25 mm2:
4
Zajištěné proti dotyku:
Ne
Výška:
56 mm
Šířka:
217 mm
Hloubka/výška:
81 mm
Druh připojení:
Šroubování
