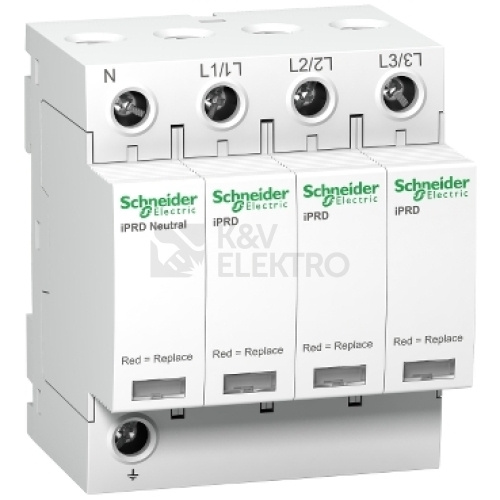

Svodič přepětí IPRD20 3P+N T2 Schneider Electric A9L20600

Tento přepěťový chránič iPRD20 chrání instalace 3P+N. Umožňuje rychlou výměnu poškozených kazet. Toto zařízení typu 2 se doporučuje pro střední úroveň rizika a vstupní panel. Lze jej převrátit, aby bylo možné procházet vodičem a nulovým/zemským kabelem buď shora, nebo spodní stranou. Přidružená vypínací schopnost Isc může přejít až na 50 kA. Tento uzemňovací systém Acti9 iPRD20 je kompatibilní se systémy uzemnění TTN a TN-S. Jmenovitý vybíjecí proud Imax je 20 kA. Jmenovitý vybíjecí proud je 5 kA. Uc maximální trvalé provozní napětí v běžném režimu je 260V AC mezi N a E a 350V AC mezi fází a zemí. Úroveň ochrany UPS v rozdílovém režimu (mezi fází a nulovým vodičem) je 1,1 kV. Úroveň ochrany nahoru v běžném režimu (mezi nulovým a zemní) je 1,4 kV. Provozní napětí Ue je 230 VAC nebo 400 VAC +/- 10 %. Provozní frekvence je 50 Hz nebo 60 Hz. Rozměry jsou (Š) 72 mm x (V) 85 mm x (H) 69 mm. Šířka v roztečí 9 mm je 8. Hmotnost je 450 g. Stupeň ochrany je IP20 A IP40 V MODULÁRNÍ SKŘÍNI. Provozní teplota je -25 °C až 60 °C. Skladovací teplota je -40 °C až 85 °C. Tento produkt je v souladu s normami IEC 61643-11 a IEC 61643-11.
