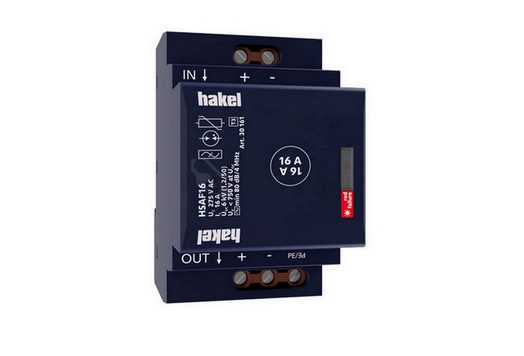

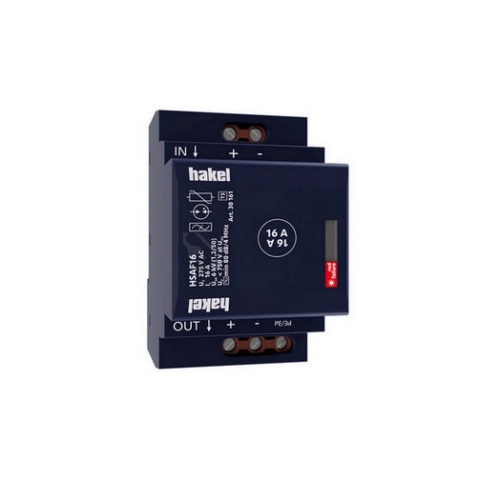

Svodič přepětí Hakel HSAF16

zdarma

HSAF16 (Hakel Surge Arrester Filter) řady „G-line“ je dvoustupňový svodič přepětí. Mezi tyto dva stupně je integrován vysokofrekvenční filtr. HSAF16 řady „G-line“ obsahuje vylepšenou tepelnou pojistku, která při přehřátí varistoru zaručí včasné odpojení... číst více

e-shop: skladem (1 ks), doručíme: pondělí 25.11.

2 674,95 Kč

/ 1 ks

2 210,70 Kč bez DPH

Objednací kód

1684705

Značka

Hakel

Dodavatelský kód

30161

EAN

8590681116883

Popis, parametry a manuály

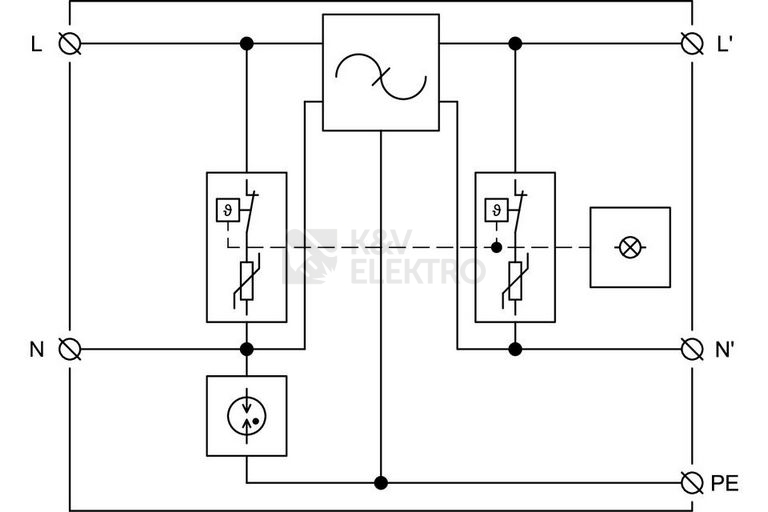

HSAF16 (Hakel Surge Arrester Filter) řady „G-line“ je dvoustupňový svodič přepětí. Mezi tyto dva stupně je integrován vysokofrekvenční filtr. HSAF16 řady „G-line“ obsahuje vylepšenou tepelnou pojistku, která při přehřátí varistoru zaručí včasné odpojení HSAF16 od napájecí sítě a tím zabrání poškození HSAF16. Aktivace tepelné pojistky je signalizována integrovanou světelnou indikací. Použitím nové konstrukce tepelné pojistky je ochranná napěťová úroveň o 100 V nižší než předešlá série vyráběných filtrů. HSAF16 je dvoubraňový svodič přepětí typu T3, který je testován podle normy ČSN EN 61643-11 ed.2 (IEC 61643-11:2011) a ČSN EN 55017 (CISPR 17:2011). Dle normy ČSN EN 62305 ed.2 (IEC 62305:2010) se instaluje na rozhraní zón LPZ 2 – LPZ 3, kde omezuje indukované přepětí a zbytkové přepětí v silových vedeních. HSAF16 se instalují na DIN lištu 35 mm pomocí kovové spony.

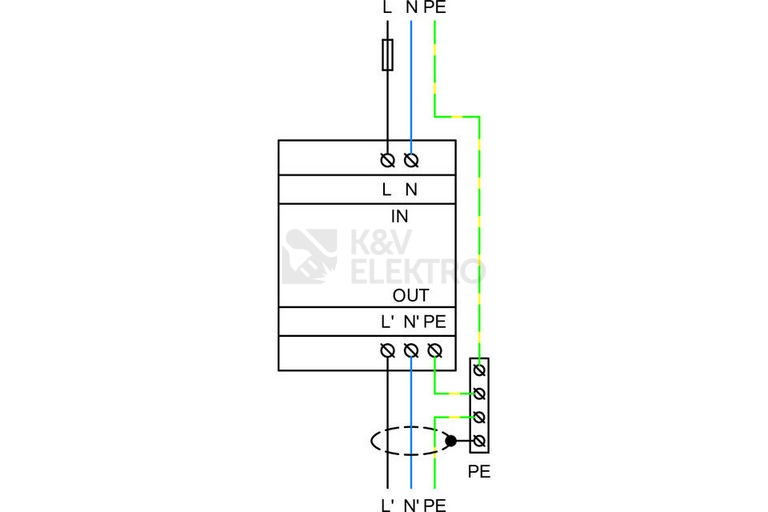

Doporučení výrobce: HSAF16 se instaluje co nejblíže k chráněnému zařízení (max. 5 m). Před HSAF16 musí být instalován svodič bleskových proudů a přepětí T1 a T2 od společnosti Hakel.

Značka

Hakel

Dokumenty

Katalogový list

Návod k použití

Parametry

Způsob montáže:

DIN lišta 35 mm

Jmenovité napětí AC:

230 V

Jmenovité napětí DC:

0 V

Maximální trvalé napětí AC:

275 V

Jmenovitý zatěžovací proud:

16 A

Jmenovitý svodový rázový proud (8/20) (L-N):

3 kA

Celkový svodový rázový proud (8/20) (L+N-PE):

6 kA

Ochranná úroveň:

1 kV

Ochranná hladina L-N:

1 kV

Ochranná hladina L-PE/N-PE:

1,5 kV

Počet pólů:

S komunikačním kontaktem:

Signalizace na přístroji:

Optické

Max. průřez tuhého (jedno/vícedrátového) vodiče:

4 mm2

Max. průřez pružného vodiče (jemné lanko):

4 mm2

Zkušební třída typ 3:

Ano

S odrušovacím filtrem:

Ano

Krytí (IP):

IP20
