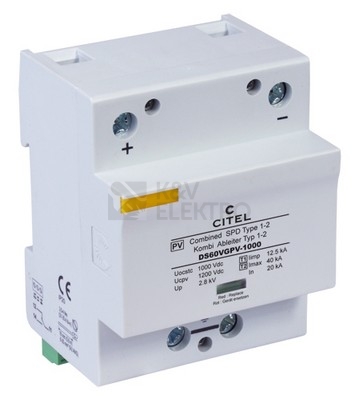

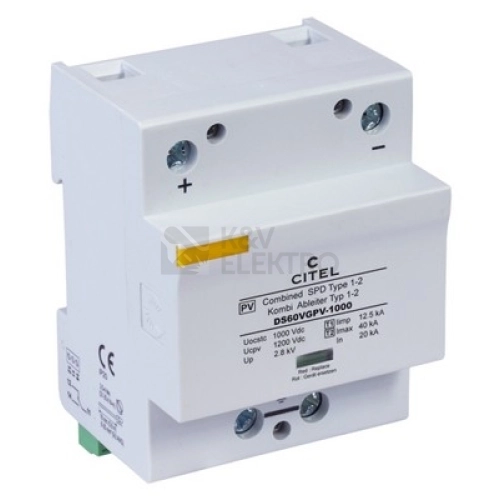

Svodič přepětí CITEL DS60VGPV-1000 3947

Svodič bleskových proudů a přepětí řady DS 60VGPV je svodič impulsních (bleskových) proudů. Byl speciálně vyvinut pro ochranu fotovoltaických zařízení a je k dispozici pro provozní napětí 500 a 1000 V DC.

Svodič DS 60VGPV je kombinovaný svodič typu 1 a 2 v provedení jako monoblok s impulsním bleskovým proudem 12,5 kA na pól (vlna 10/350 µs), který představuje bezpečnou ochranu proti blízkým i přímým úderům blesku Svodič obsahuje osvědčenou ochranu typu VG se speciálním plynem plněným jiskřištěm (GSG) a vysokovýkonné varistory v zapojení do Y. Speciální vývoj a zapojení jednotlivých komponent umožňuje bezchybné měření izolačního odporu a výrazně prodlužuje životnost svodiče, neboť nevznikají žádné propustné ani provozní proudy.

Svodič DS60VGPV je standardně vybaven dálkovou signalizací stavu ochrany. Díky galvanickému oddělení je svodič DS60VGPV vhodný i pro aplikace s fotovoltaickými panely na bázi tenkých vrstev.

• Kombinovaný svodič přepětí typu 1+2 na bázi plynem plněného jiskřiště.
• 10-letá záruka
• Impulsní svodový proud na pól: Iimp=12,5kA (10/350 µs)
• Dvojnásobně jištěné odpojovací zařízení
• Galvanické oddělení
• Nedochází ke stárnutí v důsledku propustných nebo provozních proudů
• Zapojení do Y odolné proti chybám a přepólování
• Není nutné předjištění
• Dálková signalizace stavu standardně
• Lze použít do všech fotovoltaických zařízení až do 1000 V DC (Uocstc)
• Splňuje požadavky norem IEC 61643-1 a EN 61643-11
• Splňuje požadavky normy VDE 0185-305 díl 3 / příloha 5, ochrana proti blesku u fotovoltaických zařízení
