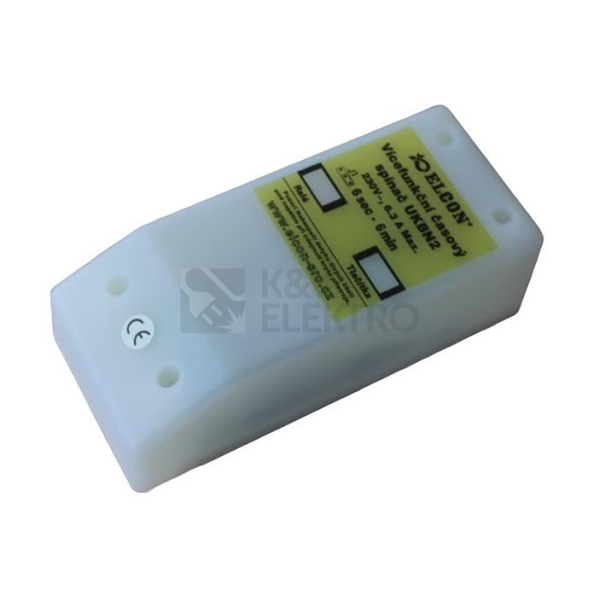

Schodišťový spínač/automat Elcon UKBN-2

Schodišťový spínač/automat Elcon UKBN-2

Kompletní specifikace

Na rozdíl od UKBN 1 při zablokování ovládacích tlačítek přístroj vypne již během 2 vteřin, což lze skvěle využít například při servisní činnosti na ovládaném osvětlení (elektrikář si podržením tlačítka může vypnout světlo při výměně žárovky. Dále obsahuje užitečné funkce vč. možnosti nastavení do módu Start-Stop spínače. Všechny tyto možnosti jsou detailně popsány v návodu k použití.

UKBN 2 je výhodné instalovat zejména v případech, kdy zablokováním ovládacích tlačítek hrozí nebezpečí poškození zařízení trvalým chodem. Tento případ nastává například v systémech centrálního odvětrání v panelových domech nebo při časování osvětlení v průchozích prostorách. UKBN 2 slouží jako moderní náhrada zastaralých a nespolehlivých typů časových spínačů v bytové výstavbě, což je jeho hlavní aplikační určení. Svojí mnohaúčelovostí pokrývá široké pole použití a při správném použití výrazně snižuje náklady na údržbu zařízení.

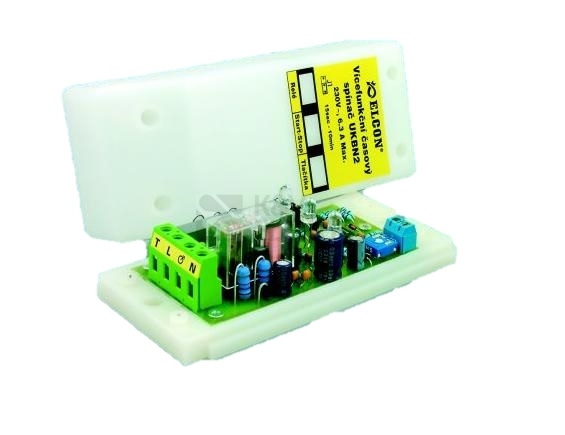

Časový spínač UKBN 2 má tři signalizační LED, které se využijí zejména při montáži a kontrole funkce.

ZELENÁ LED indikuje sepnutí výstupního relé. Prostřední ČERVENÁ LED indikuje vypnutí časování. Krajní červená LED indikuje stav tlačítkového okruhu. Na desce plošného spoje je jedna propojka (jumper) pro nastavení.

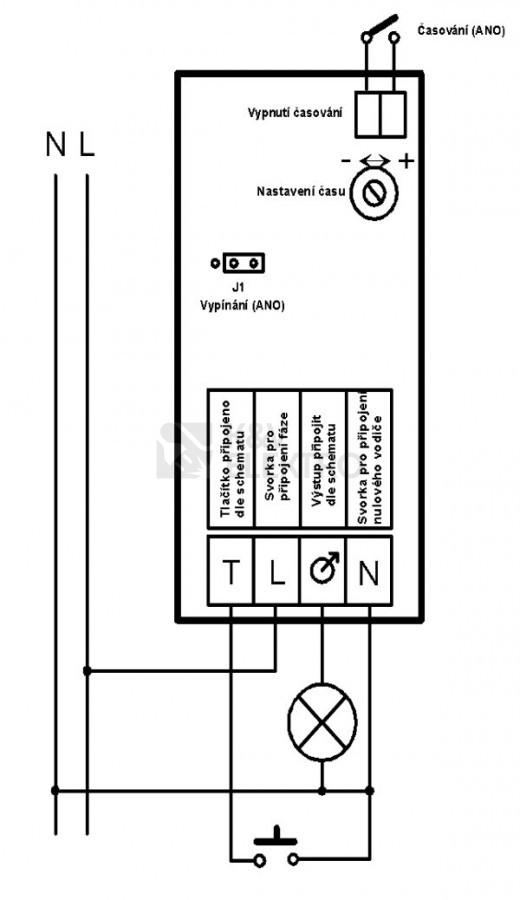

Základní nastavení - jumper vpravo (výstupní svorky dole)
Rozšířené nastavení. Pomocí spínače odizolovaného od rozvodné sítě připojeného do svorek v pravém horním rohu desky nastavíme:
Spínač rozepnut ZAP/ČAS/VYP (Časování s možností vypínání delším stiskem)
nebo ZAP/VYP (bez časování)
Vypnutí funkce vypínání dlouhým stiskem: na jumperu spojíme levé kolíky. Při současně navoleném nastavení b2) a c) nastane trvalé zapnutí. Toto nastavení je zakázáno!
Technické údaje UKBN2:

Napájecí napětí: 230 V~

Max. zatížitelnost kontaktů relé: 4 A

Rozsah pracovních časů: 15 s - 10 min.

Průřez připojovacích vodičů: max. 2,5 mm2

Vnitřní jištění: 6,3 A (ochrana kontaktů relé)

V přístrojích jsou použity citlivé technologie CMOS, proto se po namontování nedotýkejte obvodů hrotem zkoušečky ani hroty měřících přístrojů.
