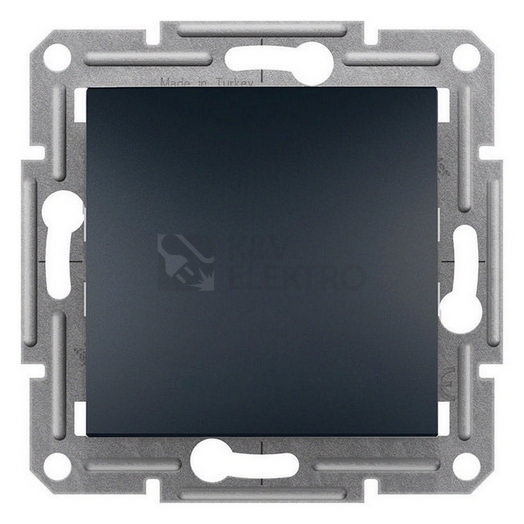

Schneider Electric Asfora křížový vypínač č.7 antracit EPH0500171

Vypínač Schneider Asfora křížového typu č. 7 ve stupni krytí IP20 slouží k ovládání světel ve vnitřních prostorách. Za nízkou cenu nabízí minimalistický, ale vkusný design vhodný do každého interiéru a jednoduché připojení bezšroubovými svorkami i montáž.

Specifikace křížového přepínače č. 7 Asfora ANTRACIT EPH0500171

Produkt s e skládá z přepínacího mechanismu, montážního rámečku a klapky. U provedení v antracitové barvě není krycí rámeček součástí dodávky, je třeba jej dokoupit.

Díky nadčasovému, minimalistickému designu se křížový vypínač Schneider Asfora hodí do bytu, rodinného domu i kanceláře. Kvalitní materiály zaručují dlouhou životnost a barevnou stálost. Domovní přístroje Asfora si můžete pořídit i v bílé či krémové barvě.

Zařízení má relativně kompaktní rozměry ( 71 × 71 × 43 mm) a lze jej zapustit tak, aby přesahová hloubka činila jen 15 mm. Vypínač díky tomu zbytečně neční do prostoru, nepůsobí tak nevzhledně

Je konstruován ve stupni krytí IP20 – zabrání vniknutí malých předmětů do instalace.

Jak funguje vypínač č. 7?

Pro usnadnění můžeme říci, že křížový vypínač č. 7 používáme mezi dvěma vypínači č. 6 (schodišťové vypínače) tam, kde chceme ovládat svítidla ze tří či více míst. Kupříkladu v chodbě, do níž se vcházíte ze tří pokojů a je zapotřebí, aby u každých dveří bylo možno rozsvítit a zase zhasnout.

V případě, že si nejste jistí, který vypínač vlastně potřebujete, přečtěte si na našem blogu článek na toto téma. Naleznete v něm nejenom vysvětlení, k čemu ten či onen typ vypínače slouží, ale i schémata jejich zapojení.

O řadě Schneider Asfora

Stejně jako je tomu u všech vypínačů a zásuvek řady Asfora, platí i u tohoto křížového vypínače: za málo peněz hodně muziky. Jedná se o produkty, které za příznivou cenu nabízí kvalitní zpracování a jednoduchý, elegantní a moderní vzhled, díky němuž je snadno začleníte téměř do každého interiéru. Příjemné jsou navíc nejen om na pohled, ale díky speciální povrchové úpravě i na dotek.

Technické detaily vypínače

Křížový vypínač Schneider Asfora je konstruován pro jmenovitý proud 10A při střídavém napětí 230V.

Zařízení nainstalujte do elektroinstalační krabice typu KU68. Pro připojení přepínacího mechanismu k vodičům průřezu 1,5 až 2,5 mm pevného či laněného provedení slouží bezšroubové svorky. K upevnění montážního rámečku použijte vhodné vruty .

Výrobek lze nainstalovat samostatně, popř. můžete umístit pomocí vícerámečků až 3 (ve svislé poloze) či až 6 vypínačů (v horizontální poloze) vedle sebe. Instalované p řístroje však samozřejmě nemusí být pouze vypínače, nýbrž například kombinace vypínačů, zásuvek a stmívače. Pro tyto účely nabízíme dvojrámečky, trojrámečky, čtyřrámečky nebo i větší.

Vždy se řiďte postupem od výrobce a montáž provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.

Produkt se skládá z:

• vlastního přepínacího mechanismu
• montážního rámečku pro upevnění vypínače do zdi
• klapka z ABS termoplastu

Doplňkové příslušenství

Součástí dodávky není krycí rámeček. Je potřeba jej zakoupit zvlášť
