Signalizační modul 3F-Relé

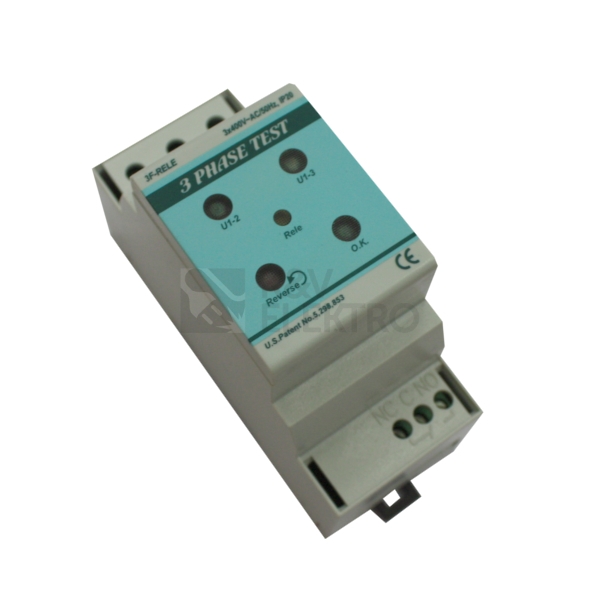

Tento přístroj slouží k vizualizaci 3f napěťové soustavy s možností využití kontaktu rele. Přístroj je v modulovém provedení (šířka 2 modulů). Najde uplatnění např. u čerpadel, výtahů, dopravníků ap., kde potřebujeme chránit zařízení před spuštěním v opačné rotaci připojené sítě, nebo se ztrátou fáze. Přístrojem lze také dohledat fázi, která nám schází, nebo správně nafázovat dva 3f systémy apod.

Technické parametry:

Jmenovité napětí 3x400V ± 10%, ~ 50Hz
(Je možné také dodat 3x100V nebo 3x500V ap.)
Odběr proudu 13mA
Zkratové předjištění (hod.poj.) max. 63 A
Průřez přip.vodičů 0.5 – 2.5 mm2
Kategorie přepětí III, Stupeň krytí IP 20
Stupeň znečištění 2
Kontakt rele 6A/250VAC, izol.pevnost 4kV proti cívce
Kontakty: NC-C rozpínací, C-NO spínací

Popis činnosti přístroje:

Modul signalizuje v horní části přítomnostsdružených napětí U1-U3 a U1-U2. Přítomnost obou napětí a jejich vzájemný vektorový posun pak umožňuje vyhodnotit v dolní části přístroje rotaci budoucího elektromagnetického pole(jinak řečeno časový sled fází). Pokud připojená 3f soustava napětí nemá správné parametry můžeme zjistit poruchu podle konfigurace svitu LED diod, jak je níže naznačeno v oddíle "vyhodnocení měření".


Funkce relé:

V případě sledu fází L1,L2,L3 a symetrie napětí sepne rele a rozsvítí se pomocná LED dioda v emblému rele. Pomocný kontakt rele můžeme využít jak k dálkové signalizaci přítomnosti všechfází, tak v ovládacích obvodech spotřebičů, které není možno provozovat se ztrátoufáze a s opačným sledem fází. (Detekce nesymetrieje nastavena na vypnutí rele při chodu asynchronního motoru naprázdno a výpadku jedné z fází, kdy si as.motor vytváří svojí indukovanou fázi s jistou odchylkou v amplitudě (asi -20 %) a chybovým úhlem a rele tuto odchylku vyhodnotí jako chybu. Tato funkce je většinou vyžadována a rele vyhoví i při ostatních chybových stavech).
