Relé Elko EP SMR-B 16A 230V
Často se kupuje společně
Multifunkční relé Elko EP SMR-B 16 A 230 V se přidává do instalační krabice SMR-B pod tlačítko nebo vypínač do stávající elektroinstalace, umožňuje spínaní zářivek i úsporných žárovek a LED.
Specifikace relé Elko EP SMR-B 16A 230V, 3556 standard

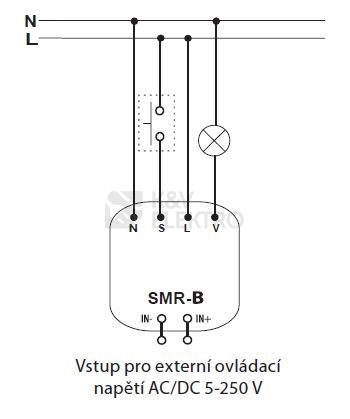

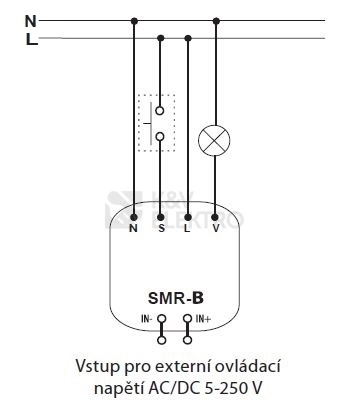

Multifunkční relé Elko EP SMR-B 16 A 230 V má 4-vodičové připojení a samostatný galvanicky oddělený vstup AC/DC 5-250 V, například pro ovládání ze zabezpečovacího systému a disponuje 10 funkcemi. Je vhodné pro spínání větších zátěží než u SMR-T, SMR-H, například impulsní relé, schodišťový automat, spínání topných žebříků v koupelnách
- Funkce a - zpožděný návrat na náběžnou hranu: Výstup odčasuje při sepnutí spínače. Každým dalším stiskem (max. 5x) se doba času zvyšuje.
- Funkce b - zpožděný návrat na sestupnou hranu: Výstup odčasuje po vypnutí tlačítka, ale sepne okamžitě.
- Funkce c - zpožděný návrat na sestupnou hranu: Po vypnutí tlačitka výstup sepne a odčasuje.
- Funkce d - cyklovač začínající impulsem: Výstup cykluje v pravidelných intervalech, cyklovač začíná impulzem.
- Funkce e - posunutí impulsu: Zpožděný rozběh po sepnutí spínače a zpožděný návrat po jeho vypnutí.
- Funkce f - zpožděný rozběh: Zpožděný rozběh po sepnutí spínače až do jeho vypnutí.
- Funkce g - impulsní relé: Stiskem zapne a dalším stiskem vypne výstup, na délce stisku nezáleží, potenciometrem lze nastavit zpoždění reakce na tlačítko a tím eliminovat odskok kontaktu tlačítka.
- Funkce h - impulsní relé se zpožděním: Stiskem zapne a dalším stiskem vypne výstup, pokud k němu dojde před vypršením času.
- Funkce i - cyklovač začínající mezerou: Výstup cykluje v pravidelných intervalech,cyklovač začíná mezerou.
- Funkce j - zpožděný rozběh do vypnutí: Zpožděný rozběh po sepnutí spínače až do vypnutí napájení nebo dalšího stisku spínače
Kromě časových spínačů si u nás můžete vybrat například spínací ovladače pro sběrnicové systémy, žaluziové spínače, programovatelné termostaty a další spínače, stmívače, klíčenky a relé.
Rozměry relé jsou (š x v x h): 49 x 49 x 21 mm.
Technické detaily relé Elko
Relé Elko EP SMR-B 16A 230V má pracuje na napájecí napětí AC 230 V / 50 - 60 Hz. Příkon (v klidu / při max. zátěži): 0.8 / 3 VA. Tolerance napájecího napětí -15 %; +10 %. Ovládací napětí AC/DC 5 – 250 V. Proud 25 μA – 3 mA. Délka ovládacího impulsu: min. 50 ms / max. neomezená.
Výstupy: 1x spínací kontakt (AgSnO₂). Odporová zátěž 16 A / 250 V AC1. Induktivní zátěž: vhodné pro R, L, C charakter zátěže dle zátěžové tabulky. Časové rozsahy 0.1 s - 10 dní. Nastavení času - otočným přepínačem (hrubé a jemné nastavení). Časová odchylka: 10 % (při mechanickém nastavení). Přesnost opakování 2 %. Teplotní součinitel 0.1 % / °C (vztažná hodnota = 20 °C).
Pracovní teplota 0.. +50 °C. Krytí IP30. Kategorie přepětí III. Stupeň znečištění 2. Pojistka F 1A / 250 V. Hmotnost 53 g.
Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.
Certifikáty výrobku
Relé Elko EP SMR-B 16A 230V splňuje příslušné normy ČSN včetně EN 61812-1 a EN 61010-1.
