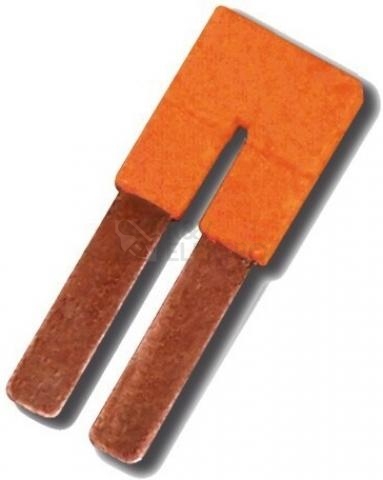

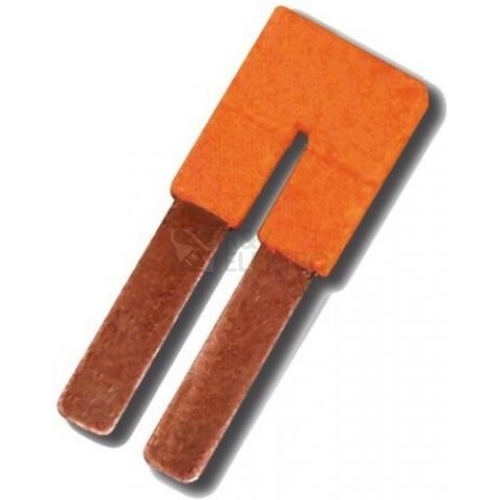

Propojovací hřeben dvojitý Elektro Bečov 2 RSA 2,5 A C427100

V řadě sousedící svornice lze vzájemně propojovat ruznými druhy propojovacích prvků – ploché propojky, šroubové propojky s implementovanými šrouby, propojovací hřebeny boční i horní (konkrétní možnosti pro jednotlivé svornice jsou uvedeny na straně 42). Řadová svornice RSA 2,5 A se propojuje výhradně propojovacími hřebeny, které jsou dodávány (2, 3 a 4 násobné) s možností propojení do nekonečné rady, které se vkládají shora mezi přítlačnou pružinu a spojovací můstek. Montáž se provádí prostým zasunutím hřebenu do pružiny svornice, čímž se značně urychlí propojování svornic. Pro demontáž se doporučuje použití šroubováku. Součástí šroubových propojek jsou šrouby s kombinovanou hlavou (drážka + modul PH). Typy RSA 4 A a všechny typy pojistkových svornic RSP lze propojovat též vnějšími bočními propojovacími hřebeny, které jsou dodávány desetinásobné. Tyto hřebeny

jsou ve spojovací části izolované a je možné je zkracovat na požadovanou délku ci vystřihovat jednotlivé póly (zuby). Konce propojovacích hřebenů je možno zakoncovat ochrannou koncovkou. Hřebeny se aplikují z boku do svorek. Krytí svornic RSA je při použití šroubových propojek i propojovacích hřebenu nezměněné, IP 20. U typu RSA 6 A a RSA 10 A je dosaženo krytí IP 20, je-li na koncích propojení použita přepážka (koncová nebo středová).
