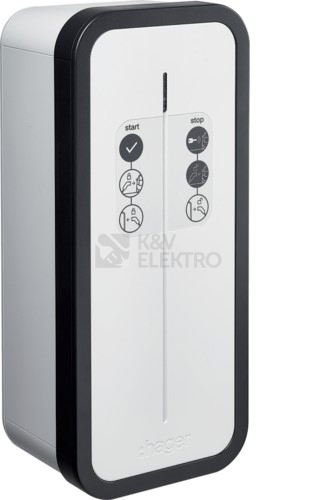

Nabíjecí stanice hager witty start T2 22kW XEV1K22T2

Snadná instalace


• Dodává se předem zapojená a nakonfigurovaná

• Flexibilní kabelový vstup shora, zdola nebo zezadu

• Intuitivní a jednoduchá konfigurace

Bezpečné nabíjení


• 3fázové provedení o výkonu 11 nebo 22 kW

• Možnost integrovat modul pro dynamické řízení výkonu

• Nabíjecí zásuvka 3fázová typu 2 a volitelně 1fázová 230 V

Maximální bezpečnost


• Integrovaná 6 mA DC ochrana svodových proudů

• Ochrana pouze pomocí proudového chrániče typu A, již není potřeba proudového chrániče typu B

• Vysoký stupeň krytí: IP55 a mechanická odolnost IK10 - vhodný pro vnitřní i venkovní použití

• Kompaktní nástěnný box odolný vůči trvalému dešti i silnému krupobití nebo lehkým nárazům

Státní fond životního prostředí ČR podporuje nákup a instalaci na soukromě používané nabíjecí stanice s dotací až 15 000 Kč na 1 nabíjecí místo u rodinného domu. Podpora pro bytové domy činí 25 000 CZK pro každou nabíjecí stanici, maximum určuje počet bytových jednotek. Vaši zákazníci mohou jednoduše požádat o „dotaci pro ekomobilitu“ online na grantovém portálu AIS SFŽP ČR. Více informací na http://www.novazelenausporam.cz

Upozorňujeme, že podávání žádostí je v období od 1.7.2023 do 1.9.2023 dočasně pozastaveno.

Režim nabíjení ovlivňuje dobu nabíjení v závislosti na jeho výkonu. Nabíjení vozidla vyžaduje instalaci speciálního zařízení, které je přizpůsobeno danému modelu vozidla a je kompatibilní s používaným napájením. Zvolené zařízení také určuje, jak dlouho bude vozidlo nabíjeno. Je nutné pamatovat na to, že maximální nabíjecí proud určuje palubní nabíječka vozidla.

Elektrokolo/e-skútr

• Režim nabíjení 1

• 2 kW

• Bez řízeného přístupu

• Běžná zásuvka v stávající instalaci

Soukromé vozidlo

• Režim nabíjení 2

• 3,6 kW

• Bez řízeného přístupu

• Běžná zásuvka se samostatným jištěním



V závislosti na velikosti baterie a nabíjecím výkonu elektromobilu se používají různé způsoby nabíjení.

Režim nabíjení 1

V tomto režimu je povoleno připojení elektromobilu přes standardní 1fázovou nebo 3fázovou zásuvku do 16 A. Tento typ nabíjení je určen pro menší elektrická zařízení, jako jsou elektroskútry nebo elektrokola.

Režim nabíjení 2

V tomto režimu je umožněno jednofázové nebo třífázové nabíjení maximálně do 32 A. Rozdíl oproti režimu 1 je v použitém nabíjecím kabelu s řídicí jednotkou. U této jednotky lze nastavit hodnotu maximálního nabíjecího proudu v závislosti na parametrech kabelu a velikosti předřazeného jističe.

Režim nabíjení 3

Tento typ nabíjení je nejběžnějším provozním režimem. Jedná se o jednofázové nebo třífázové stanice s AC nabíjecím proudem do 63 A. Nabíjecí stanice komunikuje přímo s elektromobilem a reguluje nabíjecí proud. Tento režim vyžaduje speciální typ zásuvky a vidlice.

Režim nabíjení 4

Tento režim je určen pro rychlonabíječky až do 200 kW (běžně 150 kW). Tento typ nabíjení probíhá pomocí
stejnosměrného (DC) proudu. Tento režim může být kombinován taktéž s AC nabíjením.

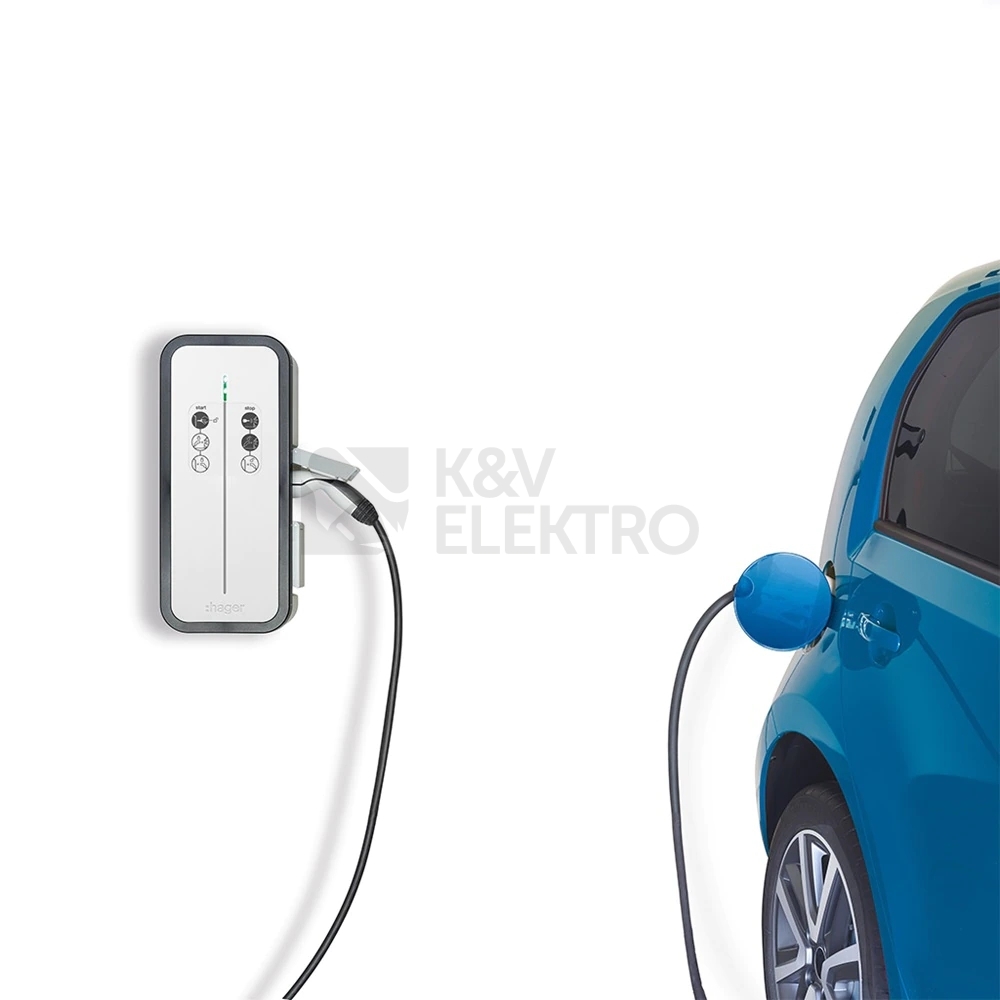

Díky witty.start jsou začátky s elektromobilitou extrémně snadné: Předkonfigurovanou nabíjecí stanici lze rychle nainstalovat na libovolné místo a bezpečně připojit. Kabelový kanál v zadní části umožňuje flexibilní vedení kabelu. Atraktivní příslušenství doplňuje celkový balíček.

01 Signalizace
Čtyřbarevná LED lišta pro vizuální indikaci stavu nabíjení s integrovaným bezdotykovým tlačítkem s volbou provozu.

02 Popis
Nálepka s piktogramy jako návod k použití nabíjecí stanice. K snazšímu použití stanice bez složitého zaškolování. Jednoduchý postup a můžete nabíjet.

03 Nabíjecí zásuvka typu 2
S nabíjecí zásuvkou typu 2 lze nabíjet všechna elektrická vozidla s nabíjecím výkonem od 3,7 kW až do 22 kW.

04 Nabíjení elektrokola
Verze nabíjecí stanice 22 kW je volitelně se zásuvkou 230 V pro nabíjení elektrokola nebo e-skútru.

05 Integrovaný zámek
Řízení přístupu pro zabezpečení nabíjecí stanice před neoprávněnými zloději energie, pomocí „uzamykatelné zásuvky“.

06 Integrovaná ochrana proti DC unikajícímu proudu
Vestavěná detekce unikajícího stejnosměrného proudu sepne při max. 6 mA DC. K ochraně postačí
standardní proudový chránič typu A, proudový chránič typu B již není potřeba. S kombinovaným proudovým chráničem s nadproudovou ochranou (RCBO) tak ušetříte další místo v rozvaděči.

07 Bezšroubové svorky
Díky bezšroubovým svorkám je připojení přívodního kabelu ještě rychlejší a bezpečnější.

08 Velký prostor pro kabeláž
Kompaktní, ale prostorné pouzdro nabízí dostatek místa pro kabeláž. K připojení všech součástí stačí plochý šroubovák.

09 Kabelová příruba s odlehčením tahu
Velká vstupní kabelová příruba usnadňuje montáž. Odlehčení tahu na vnitřní straně zajišťuje bezpečné upevnění.

10 Kabelový kanál
Kabelový kanál na zadní straně umožňuje flexibilní vstup kabelů shora, zdola nebo zezadu. Nabíjecí stanice witty.start se dokonale přizpůsobí podmínkám v místě instalace.
