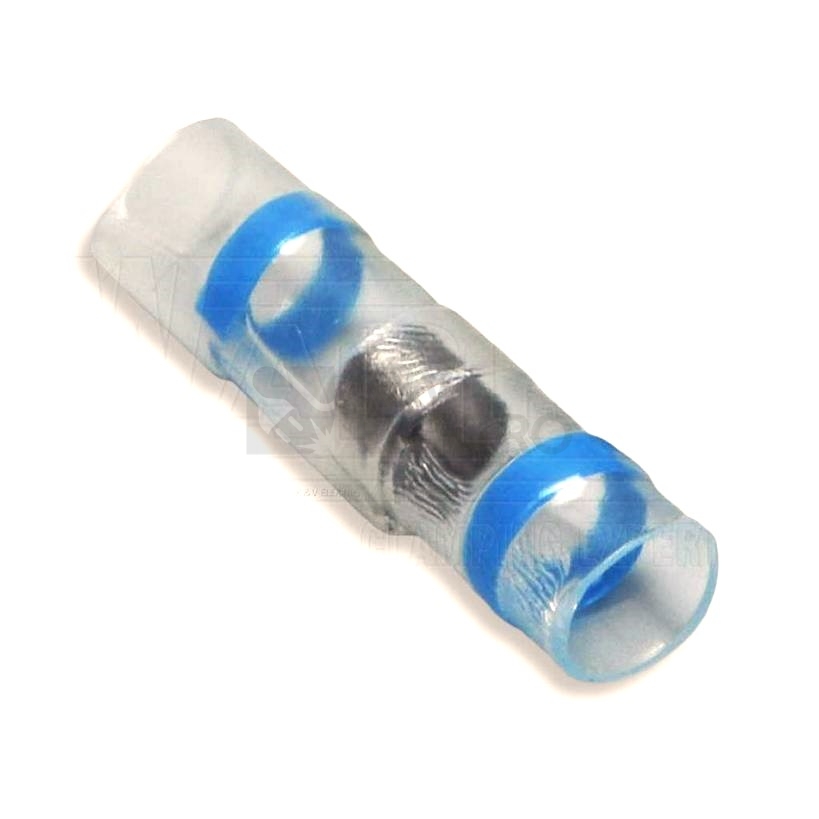

Letovací spojka teplem smrštitelná WAPRO SSSN-40 1,5-2,5 mm2 pro laněné vodiče modrá

Letovací spojky izolované teplem smrštitelnou trubicí s lepidlem pro měděné slaněné vodiče

Popis:

• stykové spojky s pájecím cínem, který se zahřátím roztaví a zajistí tím bezpečný kontakt
• obsahují uvnitř termoplastické lepidlo, které po smrštění zajistí vodotěsnost
• během zpracování dojde ke spojení, připájení, izolování a utěsnění spoje
• vizuální kontrolu spoje umožňuje průhledná smršťovací trubice

Technické údaje:



• Materiál izolace: teplem smrštitelná trubice
• Provozní teplota: -55°C až +95°C
• Teplota tání pájecí slitiny: min. +145°C
• Orientační teplota pro zpracování: cca 250°C
• Min. teplota pro smrštění: +120°C
• Poměr smrštění: 3:1
• Max. provozní napětí: 1 kV
• Dielektrická odolnost: 15 kV/mm
• Pracovní odpor: 1014 Ω.cm
• Izolace v souladu s normou: MIL-I-23053/4 class 2

Doporučení:

• délka odizolování vodičů je cca 8 mm
• teplota pro roztavení pájecí slitiny: 250°C celoplošně, tzn. nastavení teploty na horkovzdušné pistoli nutné o cca. 10 až 30°C nad tuto teplotu k dosažení potřebné teploty na pájecí slitině (nutno počítat s odvodem tepla jádrem vodiče dle průřezu)
• je vhodné použít kónický nástavec na horkovzdušné pistoli, aby bylo dosaženo proudění horkého vzduchu pouze na délku plochy spojky (při zahřívání kabelů vysokou teplotou mimo spojku hrozí poškození izolace vodiče)
