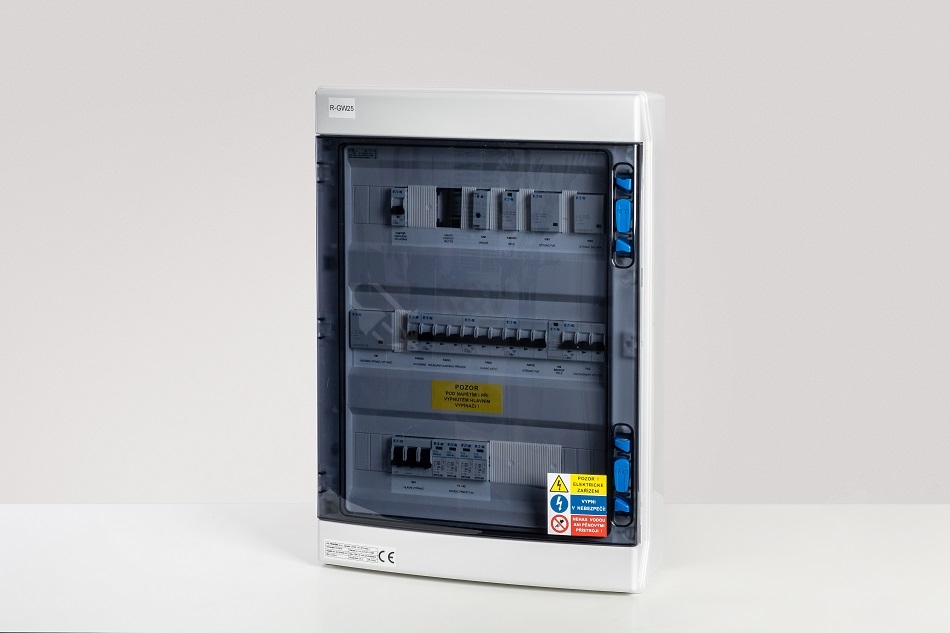

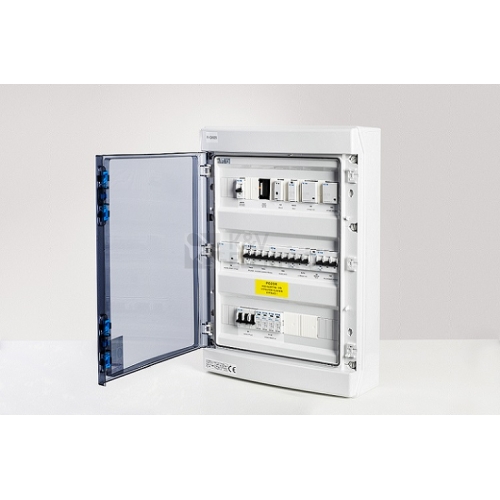

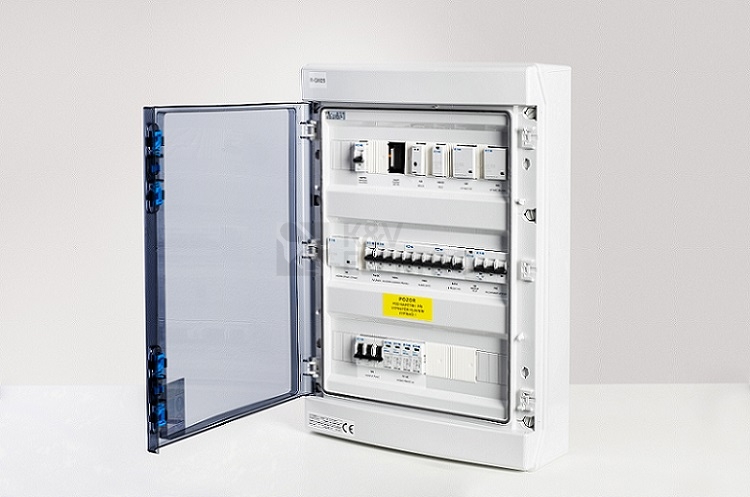

Kompletní AC nástěnná rozvodnice pro FVE EATON R-FVE-GW32 T1+T2

AC rozváděč určený pro montáž na zeď, IP65 sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Goodwe 4 až 10K-ET).

Jeho výhodou je automatické přepnutí mezi standardním chodem ze sítě a zálohou. Je zapotřebí kontrolovat zatížení při výpadku elektrické energie, aby nedošlo k přetížení, protože jeho funkce přepne na zálohu střídače celý dům.

Nespornou výhodou je minimální zásah do rozváděče zákazníka – Smartmeter (měření střídače), společné rozpadové místo i veškeré jištění, je součástí tohoto rozváděče. Stačí tedy udělat smyčku mezi hl. rozváděčem a umístěním technologie.

V rozváděči je připraveno i krizové odpojení střídače HDO (N0%) a příprava na osazení FIRE-SAFETY řešení.

Při přepnutí dochází k mírné časové prodlevě (přepnutí stykačů) – tedy nejedná se o bezvýpadkové řešení zálohy

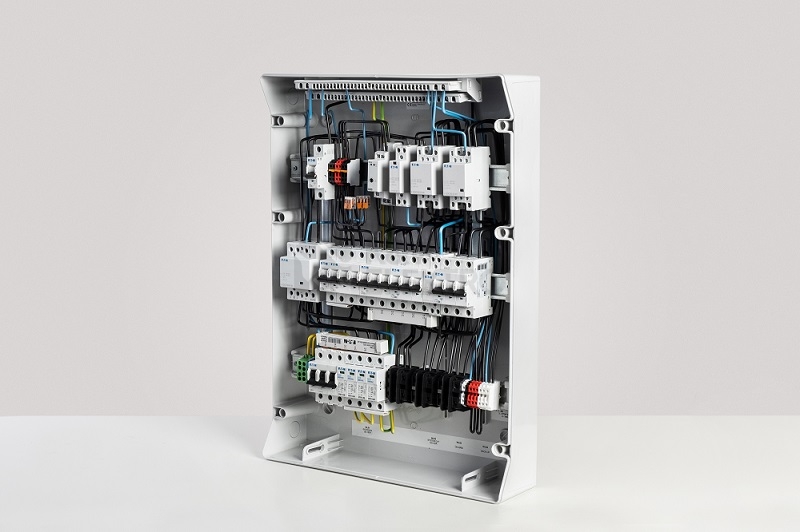

Seznam hlavních komponent:

• rozváděč EATON IKA-3/54-ST
• svodič přepětí třídy T1+T2 EATON SPBT12-280/4
• hlavní vypínač EATON IS40/3
• jistič dle sloupku EATON PL6-B32/3
• jištění střídače a zálohovaných okruhů 2x EATON PL6-B20/3
• stykač včetně hlídacího relé ELKO HRN-55
• stykač EATON Z-SCH230/40-40
• jištění pro měření a řízení
• jističe EATON PL6
• 2 stykače pro autonomní přepnutí objektu na zálohu Z-SCH230/25 + relé pro ovládání krizového HDO
