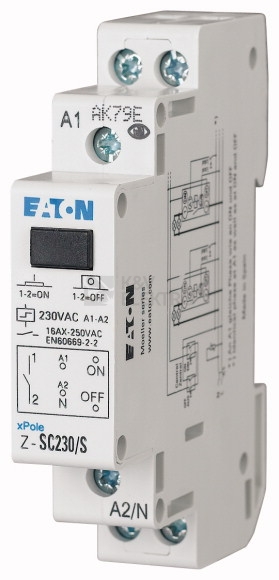

Impulzní relé EATON Z-SC230/S s centrální funkcí 265299

Impulzní relé EATON Z-SC230/S s centrální funkcí 265299

zdarma
zdarma
tip K&V
 Impulzní relé EATON Z-SC230/S s centrální funkcí 265299
Impulsní relé, řídicí napětí 230V AC Impulzní relé (paměťové) pro spínání a vypínání obvodů osvětlení, klimatizace, vytápění apod. Ovládání impulzem, například běžnými instalačními tlačítky. Každým impulzem dochází ke změně stavu kontaktů relé.
e-shop: skladem (28 ks), doručíme: pondělí 25.11.
1 138,27
/ 1 ks
940,72 bez DPH
Objednací kód
1182885
Značka
EATON
Dodavatelský kód
265299
EAN
4015082652999

Impulsní relé, řídicí napětí 230V AC

Impulzní relé (paměťové) pro spínání a vypínání obvodů osvětlení, klimatizace, vytápění apod. Ovládání impulzem, například běžnými instalačními tlačítky.
Každým impulzem dochází ke změně stavu kontaktů relé.

• Funkce: 1 spínací kontakt

• Jmenovitý povozní proud při 250V AC podle IEC/EN 60669-2-2: 16A

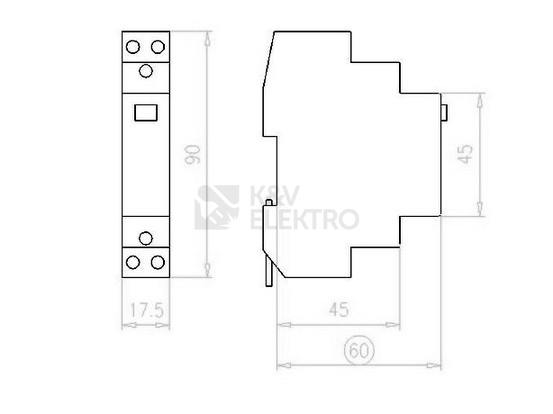

• Vestavný rozměr víčka 45 mm, šířka při montáži 1HP (17,5 mm), montáž na montážní lištu, průřez svorky 0,5–10 mm² jednodrátový a vícedrátový / 0,5–6 mm² lankový s dutinkou

Impulzní relé Z-SC230/S pro centrální ovládání

• Relé pro spínání elektrických spotřebičů v impulzním režimu
• Splňuje požadavky normy ČSN EN 60669
• Rozměrově kompatibilní s ostatními instalačními přístroji

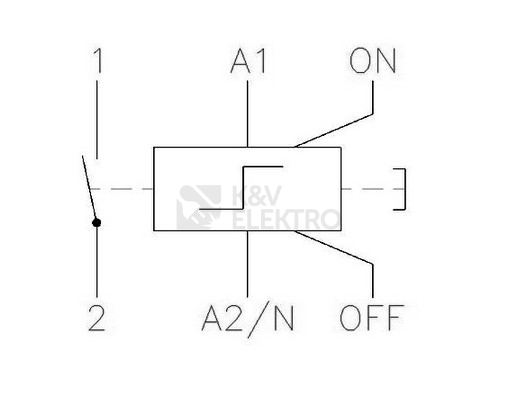

• Možnost dvoustupňového ovládání - lokální a centrální
• Proud procházející paralelně zapojenými signálními doutnavkami tlačítek je nutné kompenzovat paralelně zapojeným kompenzačním blokem kondenzátorů Z-S/KO (obdobný efekt mohou mít dlouhé vodiče k ovládacím tlačítkům, kde je nutno omezit indukované napětí)
• Nutno dodržet max. hodnotu jmenovitého napětí ovládacího obvodu - místní i centrální ovládání musí být napájeno ze stejné fáze; vstup bez signálu nesmí být připojen na nulový potenciál (v opačném případě dojde k destrukci vnitřní blokovací diody mezi vstupy)

Bezpečnost:

• Možnost ruční aktivce spínací polohy tlačítkem
• Všechny svorky (cívka i kontakty) mají ochrannou posuvnou clonku
zabraňující připojení vodičů pod svorku
• Vyrobeno z nehořlavých materiálů neobsahujících chlór ani halogeny

Výhody:

• Nízká provozní hlučnost
• Jednoduché připojení vodičů díky dostatečně dimenzovaným svorkám, které jsou dodávány v otevřeném stavu
• Jednoduchá montáž na přístrojovou lištu 35 mm
• Široká nabídka konfigurace kontaktů

Značka

Dokumenty

Parametry

Funkce:
Mechanické pro centrální řízení
Způsob montáže:
DIN lišta
Šířka v počtech modulů:
1
Montážní hloubka:
60 mm
Počet spínacích kontaktů (NO):
1
Počet rozpínacích kontaktů (NC):
0
Počet přepínacích kontaktů (CO):
0
Napětí ovládacího obvodu 1:
230 V
Typ napětí ovládacího obvodu 1:
AC
Frekvence ovládacího obvodu 1:
50 Hz
Napětí ovládacího obvodu 2:
0 V
Typ napětí ovládacího obvodu 2:
AC
Frekvence ovládacího obvodu 2:
0 Hz
Dimenzovaný spínací proud:
16 A
Jmenovité napětí:
230 V
Typ napájecího napětí:
AC
Max. zatížení žárovky:
1 980 W
Max. zatížení zářivky:
1 020 VA
Max. zatížení zářivky (dvojitý obvod):
1 820 VA
Max. zatížení zářivky (paralelní kompenzace):
1 150 VA
Max. spínací proud (cos phi = 0,6):
10 A
Možnost ruční obsluhy:
Ano
