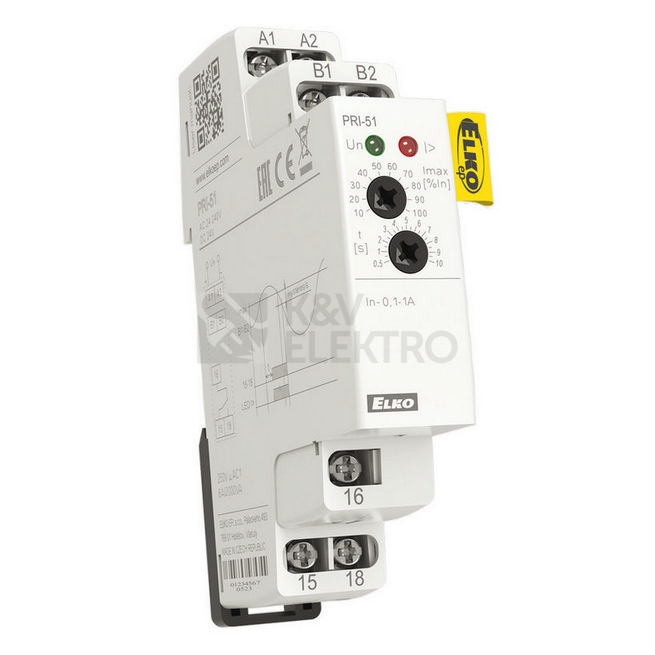

Hlídací proudové relé ELKO EP PRI-51/0,5A
zdarma
Relé s proudovým transformátorem, které snímá velikost proudu procházejícího vodiče, se používá k hlídání topných tyčí ve výhybkách, topných kabelů, indikaci průchodu proudu, hlídání odběru jednofázových motorů. POPIS Ve vhodném zapojení může fungovat... číst více
e-shop: na objednávku (221 ks), doručíme: pondělí 25.11.
804,29 Kč
/ 1 ks664,70 Kč bez DPH
Objednací kód1206584
ZnačkaELKO EP
Dodavatelský kód7037
EAN8595188142885
Relé s proudovým transformátorem, které snímá velikost proudu procházejícího vodiče, se používá k hlídání topných tyčí ve výhybkách, topných kabelů, indikaci průchodu proudu, hlídání odběru jednofázových motorů. POPIS Ve vhodném zapojení může fungovat jako snižovač paušálu za rezervovaný příkon a umožní vám snížit velikost hlavního jističe (a tím i velikost platby za tento jistič). Konstrukce snižuje tepelné namáhání výrobku oproti konvenčním řešením se zabudovaným bočníkem, zvyšuje proudový rozsah až do 20 A a galvanicky odděluje měřený obvod. Napájení z hlídaného napětí. Ve spojení s dodávanými proudovými transformátory lze základní proudové rozsahy rozšířit až do 600 A, čímž se okruh použití ještě dále zvyšuje. prioritní relé - dva spotřebiče (např. bojler a podlahové topení), které fungují na jedné fázi, ale nikdy neběží současně - nedochází tak k proudovému přetížení a následnému vybavení jističe Napájení je galvanicky odděleno od měřeného proudu. TECHNICKÉ PARAMETRY napájecí napětí AC 24 – 240 V, DC 24 V výstupní kontakt: 1x přepínací 8 A/AC1 (AgNi, 2500 VA) plynulé nastavování budícího proudu potenciometrem, výběr ze 6 rozsahů: PRI-51/0.5A: AC 0.05 – 0.5 A PRI-51/1A: AC 0.1 – 1 A PRI-51/2A: AC 0.2 – 2 A PRI-51/5A: AC 0.5 – 5 A PRI-51/8A: AC 0.8 – 8 A PRI-51/16A: AC 1.6 – 16 A proud protékající hlídaným vodičem nesmí krátkodobě překročit 100 A v provedení 1-MODUL, upevnění na DIN lištu
Značka
Parametry
Typ elektrické přípojky:
Připojení svorkou
S odnímatelnými svorkami:
Ne
Možný jednofázový podproud:
Ano
Možný třífázový podproud:
Ne
Možný jednofázový nadproud:
Ano
Možný třífázový nadproud:
Ne
Možná jednofázová hystereze:
Ano
Možná třífázová hystereze:
Ne
Obsahuje funkci stejnosměrného podproudu:
Ne
Obsahuje funkci stejnosměrného nadproudu:
Ne
Funkce stejnosměrné hystereze:
Ne
Dimenzované ovládací napájecí napětí Us AC 50Hz:
24 - 240 V
Dimenzované ovládací napájecí napětí Us AC 60Hz:
24 - 240 V
Dimenzované ovládací napájecí napětí Us DC:
24 V
Typ napětí pro ovládání a napájení:
AC/DC
Měřicí rozsah proudu:
0,05 - 0,5 A
Min. nastavitelná doba zpoždění odezvy:
0,5 s
Max. přípustná doba zpoždění odezvy:
10 s
Min. nastavitelná doba zpoždění odtahu:
0,5 s
Max. přípustná doba zpoždění odtahu:
10 s
Počet rozpínacích kontaktů (NC):
0
Počet spínacích kontaktů (NO):
0
Počet přepínacích kontaktů (CO):
1
Šířka:
17,6 mm
Výška:
90 mm
Hloubka/výška:
64 mm
Dimenzovaný spínací proud:
8 A
