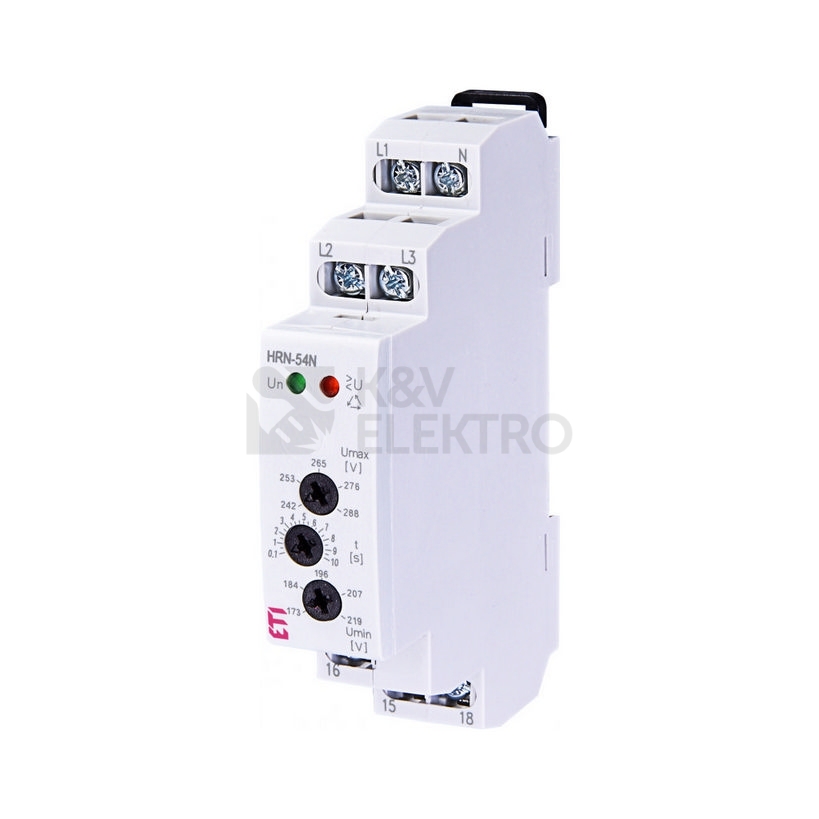

Hlídací napěťové relé ETI HRN-54N 002471412

Hlídací napěťové relé ETI HRN-54N se používá ro hlídání napětí, sledu a výpadku fází v rozvaděči (ochrana přístrojů a zařízení). Monitoruje velikost napětí ve 3-fázové soustavě a hlídá sled fází. Napájení přístroje se provádí z hlídaného napětí. Pevná... číst více

e-shop: skladem (10 ks), doručíme: čtvrtek 7.11.

1 429,43 Kč

/ 1 ks

1 181,35 Kč bez DPH

Objednací kód

1723203

Značka

ETI

Dodavatelský kód

002471412

EAN

3838895423935

Popis, parametry a manuály

Hlídací napěťové relé ETI HRN-54N se používá ro hlídání napětí, sledu a výpadku fází v rozvaděči (ochrana přístrojů a zařízení).

Monitoruje velikost napětí ve 3-fázové soustavě a hlídá sled fází. Napájení přístroje se provádí z hlídaného napětí. Pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček. Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění. Možnost nastavení horní a dolní hranici napětí, při které kontakt výstupního relé vypne.

Je napájeno z L1-N, tzn. že relé hlídá i po přerušení nulového vodiče Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé.

TECHNICKÉ PARAMETRY

Napájecí a hlídané napětí HRN-54N: 3 x 400V/ 230V horní úroveň (Umax): 105 – 125% hlídaného napětí spodní úroveň (Umin): 75 – 95% hlídaného napětí výstupní kontakt: 1x přepínací 8 A/250 V AC1 (AgNi, 250 0 VA) v provedení 1-MODUL, upevnění na DIN lištu

Značka

ETI

Dokumenty

Návod k použití

Parametry

Typ elektrické přípojky:

Připojení svorkou

S odnímatelnými svorkami:

Možné jednofázové podpětí:

Ano

Možné třífázové podpětí:

Ano

Možné jednofázové přepětí:

Ano

Možné třífázové přepětí:

Ano

Možná jednofázová hystereze:

Ano

Možná třífázová hystereze:

Ano

Obsahuje funkci stejnosměrného podpětí:

Obsahuje funkci stejnosměrného přepětí:

Obsahuje funkci stejnosměrné hystereze:

Měřicí rozsah napětí 1:

242 - 288 V

Měřicí rozsah napětí 2:

173 - 219 V

Typ napětí měřicí oblasti:

Dimenzované ovládací napájecí napětí Us AC 50Hz:

230 V

Typ napětí pro ovládání a napájení:

Reakční hodnota napětí:

0 V

Min. nastavitelná doba zpoždění odezvy:

0,1 s

Max. přípustná doba zpoždění odezvy:

10 s

Min. nastavitelná doba zpoždění odtahu:

0,1 s

Max. přípustná doba zpoždění odtahu:

10 s

Počet rozpínacích kontaktů (NC):

Počet spínacích kontaktů (NO):

Počet přepínacích kontaktů (CO):

Šířka:

18 mm

Výška:

90 mm

Hloubka/výška:

65 mm
