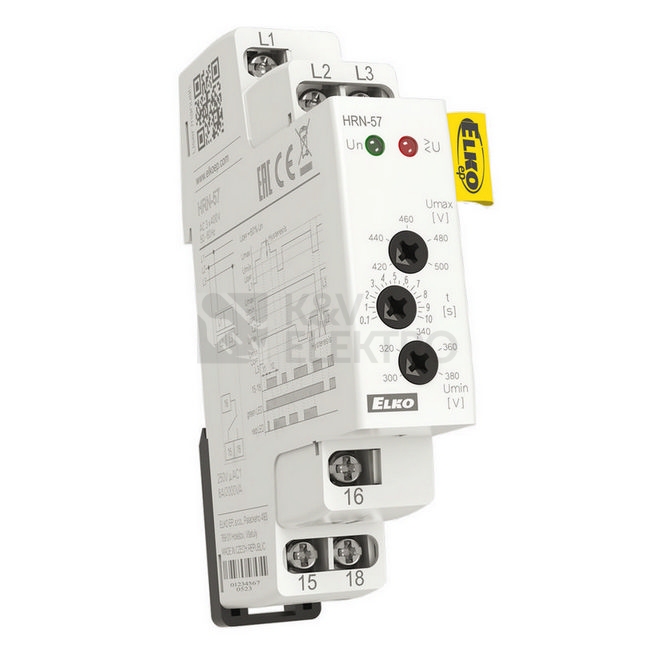

Hlídací napěťové relé Elko EP HRN-57
zdarma
zdarma
Relé pro hlídání napětí v rozvaděči (ochrana přístrojů a zařízení) monitoruje velikost napětí v 3-fázové síti. POPIS Nehlídá sled fází. Napájení přístroje se provádí z hlídaného napětí. Pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0.1 – 10 s)... číst více
e-shop: na objednávku (87 ks), doručíme: úterý 21.1.
1 306,47 Kč
/ 1 ks1 079,73 Kč bez DPH
Objednací kód1206309
ZnačkaELKO EP
Dodavatelský kód7514
EAN8595188137256
Relé pro hlídání napětí v rozvaděči (ochrana přístrojů a zařízení) monitoruje velikost napětí v 3-fázové síti. POPIS Nehlídá sled fází. Napájení přístroje se provádí z hlídaného napětí. Pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček. Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění. Možnost nastavení horní a dolní hranici napětí, při které kontakt výstupního relé vypne. Napěťové relé ve dvou provedeních: HRN-57: napájeno ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází HRN-57N: napájeno z L1-N, tzn. že relé hlídá i po přerušení nulového vodiče Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé. TECHNICKÉ PARAMETRY napájecí a hlídané napětí HRN-57: 3 x 400 V HRN-57N: 3 x 400 V/ 230 V horní úroveň (Umax): 105 – 125% hlídaného napětí spodní úroveň (Umin): 75 – 95% hlídaného napětí výstupní kontakt: 1x přepínací 8 A/250 V AC1 (AgNi, 2500 VA)
Značka
Parametry
Typ elektrické přípojky:
Připojení svorkou
S odnímatelnými svorkami:
Ne
Možné jednofázové podpětí:
Ano
Možné třífázové podpětí:
Ano
Možné jednofázové přepětí:
Ano
Možné třífázové přepětí:
Ano
Možná jednofázová hystereze:
Ano
Možná třífázová hystereze:
Ano
Obsahuje funkci stejnosměrného podpětí:
Ne
Obsahuje funkci stejnosměrného přepětí:
Ne
Obsahuje funkci stejnosměrné hystereze:
Ne
Měřicí rozsah napětí 1:
0 V
Měřicí rozsah napětí 2:
0 V
Typ napětí měřicí oblasti:
AC
Dimenzované ovládací napájecí napětí Us AC 50Hz:
400 V
Dimenzované ovládací napájecí napětí Us AC 60Hz:
400 V
Dimenzované ovládací napájecí napětí Us DC:
0 V
Typ napětí pro ovládání a napájení:
AC
Reakční hodnota napětí:
0 V
Min. nastavitelná doba zpoždění odezvy:
0,1 s
Max. přípustná doba zpoždění odezvy:
10 s
Min. nastavitelná doba zpoždění odtahu:
0,1 s
Max. přípustná doba zpoždění odtahu:
10 s
Počet rozpínacích kontaktů (NC):
0
Počet spínacích kontaktů (NO):
0
Počet přepínacích kontaktů (CO):
1
Šířka:
17,6 mm
Výška:
90 mm
Hloubka/výška:
64 mm
