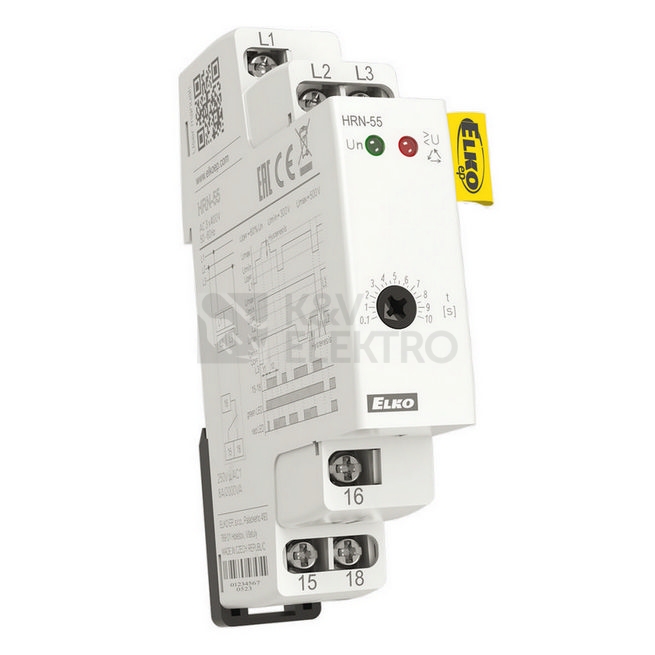

Hlídací napěťové relé Elko EP HRN-55

zdarma

tip K&V

Hlídací napěťové relé Elko EP HRN-55 je modulový přístroj k upevnění na DIN lištu. Slouží pro kontrolu sledu a výpadku fází a překročení hlídaného napětí ve 3-fázových systémech.

e-shop: skladem (53 ks), doručíme: pondělí 6.1.

946,85 Kč

/ 1 ks

782,52 Kč bez DPH

Objednací kód

1174095

Značka

ELKO EP

Dodavatelský kód

7512

EAN

8595188137225

Popis, parametry a manuály

Hlídací napěťové relé Elko EP HRN-55 je modulový přístroj k upevnění na DIN lištu. Slouží pro kontrolu sledu a výpadku fází a překročení hlídaného napětí ve 3-fázových systémech.

Specifikace napěťového relé Elko EP HRN-55, 7512

Hlídací napěťové relé Elko EP HRN-55 umožňuje pevnou prodlevu T1 (500ms) a nastavitelnou prodlevu T2 (0.1 – 10 s). Hlídací napěťové relé ve dvou provedeních HRN-55 je napájeno ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází. HRN-55N: napájeno z L1-N, tzn. že relé hlídá i po přerušení nulového vodiče. Relé je vybaveno LED kontrolkou pro indikace závady. V tomto stavu dojde k rozepnutí výstupního kontaktu relé.

Kromě modulových relé si u nás můžete pořídit i další modulové a paticové přístroje, jako jsou například jističe do 125 A, proudové chrániče, stykače, motorové spouštěče či elektroměry.

Rozměry napěťového relé jsou: 17,5 x 60 x 90 mm.

Technické detaily relé Elko EP

Hlídací napěťové relé Elko EP HRN-55 je určeno na napájecí a hlídané napětí HRN-55: 3 x 400 V HRN-55N: 3 x 400 V/ 230 V horní úroveň (Umax): 125% hlídaného napětí spodní úroveň (Umin) 75% hlídaného napětí výstupní kontakt: 1x přepínací 8 A/250 V AC1 (AgNi, 2500 VA) v provedení 1-MODUL.

Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.

Certifikáty výrobku

Hlídací napěťové relé Elko EP HRN-55 splňuje příslušné normy ČSN.

O společnosti Elko EP

Ryze česká společnost ELKO EP je jedním z hlavních světových výrobců domovních, kancelářských a průmyslových elektronických zařízení. Téměř 30 let dodává po celém světě relé (více než 200 typů), produkty pro bezdrátové instalace a další produkty. Kromě fyzických výrobků společnost ELKO EP nabízí i návrhy komplexních efektivních řešení. Pobočky ELKO EP naleznete ve 14 zemích.

U nás si můžete od ELKO EP pořídit například bezdrátové spínače, spínací hodiny, termostaty, stykače a další produkty.

Značka

ELKO EP

Dokumenty

katalogovy_list_hrn-55_hrn-55n.pdf

Katalogový list

Návod k použití

Parametry

Typ elektrické přípojky:

Připojení svorkou

S odnímatelnými svorkami:

Možné jednofázové podpětí:

Ano

Možné třífázové podpětí:

Ano

Možné jednofázové přepětí:

Ano

Možné třífázové přepětí:

Ano

Možná jednofázová hystereze:

Ano

Možná třífázová hystereze:

Ano

Obsahuje funkci stejnosměrného podpětí:

Obsahuje funkci stejnosměrného přepětí:

Obsahuje funkci stejnosměrné hystereze:

Měřicí rozsah napětí 1:

0 V

Měřicí rozsah napětí 2:

0 V

Typ napětí měřicí oblasti:

Dimenzované ovládací napájecí napětí Us AC 50Hz:

400 V

Dimenzované ovládací napájecí napětí Us AC 60Hz:

400 V

Dimenzované ovládací napájecí napětí Us DC:

0 V

Typ napětí pro ovládání a napájení:

Reakční hodnota napětí:

0 V

Min. nastavitelná doba zpoždění odezvy:

0,1 s

Max. přípustná doba zpoždění odezvy:

10 s

Min. nastavitelná doba zpoždění odtahu:

0,1 s

Max. přípustná doba zpoždění odtahu:

10 s

Počet rozpínacích kontaktů (NC):

Počet spínacích kontaktů (NO):

Počet přepínacích kontaktů (CO):

Šířka:

17,6 mm

Výška:

90 mm

Hloubka/výška:

64 mm
