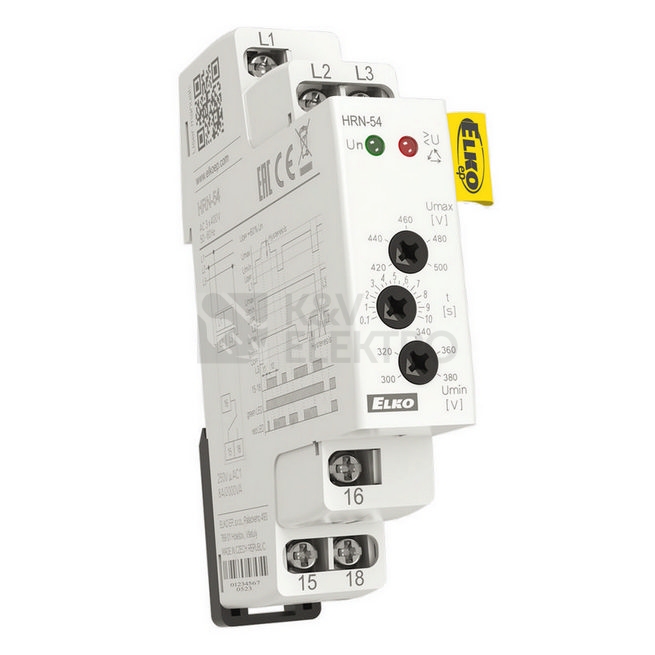

Hlídací napěťové relé Elko EP HRN-54
zdarma
zdarma
Používá se pro hlídání napětí, sledu a výpadku fází v rozvaděči (ochrana přístrojů a zařízení). POPIS Monitoruje velikost napětí ve 3-fázové soustavě a hlídá sled fází. Napájení přístroje se provádí z hlídaného napětí. Pevná prodleva T1 (500ms) a nastavitelná... číst více
e-shop: skladem (4 ks), doručíme: čtvrtek 7.11.
1 297,62 Kč
/ 1 ks1 072,41 Kč bez DPH
Objednací kód1198304
ZnačkaELKO EP
Dodavatelský kód7498
EAN8595188137201
Používá se pro hlídání napětí, sledu a výpadku fází v rozvaděči (ochrana přístrojů a zařízení). POPIS Monitoruje velikost napětí ve 3-fázové soustavě a hlídá sled fází. Napájení přístroje se provádí z hlídaného napětí. Pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček. Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění. Možnost nastavení horní a dolní hranici napětí, při které kontakt výstupního relé vypne. Napěťové relé ve dvou provedeních: HRN-54: napájeno ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází HRN-54N: napájeno z L1-N, tzn. že relé hlídá i po přerušení nulového vodiče Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé. TECHNICKÉ PARAMETRY napájecí a hlídané napětí HRN-54: 3 x 400 V HRN-54N: 3 x 400 V/ 230 V horní úroveň (Umax): 105 – 125% hlídaného napětí spodní úroveň (Umin): 75 – 95% hlídaného napětí výstupní kontakt: 1x přepínací 8 A/250 V AC1 (AgNi, 250 0 VA) v provedení 1-MODUL, upevnění na DIN lištu
Značka
Parametry
Typ elektrické přípojky:
Připojení svorkou
S odnímatelnými svorkami:
Ne
Možné jednofázové podpětí:
Ano
Možné třífázové podpětí:
Ano
Možné jednofázové přepětí:
Ano
Možné třífázové přepětí:
Ano
Možná jednofázová hystereze:
Ano
Možná třífázová hystereze:
Ano
Obsahuje funkci stejnosměrného podpětí:
Ne
Obsahuje funkci stejnosměrného přepětí:
Ne
Obsahuje funkci stejnosměrné hystereze:
Ne
Měřicí rozsah napětí 1:
420 - 500 V
Měřicí rozsah napětí 2:
300 - 380 V
Typ napětí měřicí oblasti:
AC
Dimenzované ovládací napájecí napětí Us AC 50Hz:
400 V
Typ napětí pro ovládání a napájení:
AC
Min. nastavitelná doba zpoždění odezvy:
0,1 s
Max. přípustná doba zpoždění odezvy:
10 s
Min. nastavitelná doba zpoždění odtahu:
0,1 s
Max. přípustná doba zpoždění odtahu:
10 s
Počet rozpínacích kontaktů (NC):
0
Počet spínacích kontaktů (NO):
0
Počet přepínacích kontaktů (CO):
1
Šířka:
17,6 mm
Výška:
90 mm
Hloubka/výška:
64 mm
