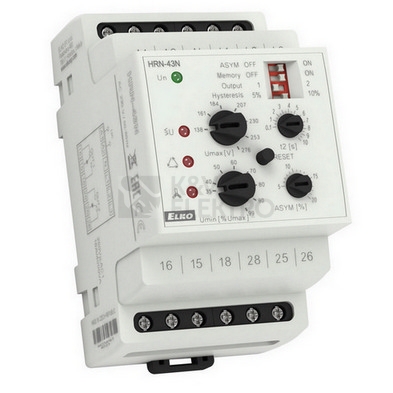

Hlídací napěťové relé Elko EP HRN-43N/230V
zdarma
zdarma
Hlídací relé s kompletní kontrolou se používá pro 3-fázovou kontrolu v síti, kontrolu a ochranu sítě, regulaci napětí z generátoru nebo vodní elektrárny. POPIS V 3-fázových sítích hlídá a kontroluje: a) Napětí v dvou úrovních (přepětí a podpětí). b) Asymetrii... číst více
e-shop: skladem (13 ks), doručíme: úterý 26.11.
1 591,88 Kč
/ 1 ks1 315,60 Kč bez DPH
Objednací kód1206266
ZnačkaELKO EP
Dodavatelský kód821 standard
EAN8594030338216
Hlídací relé s kompletní kontrolou se používá pro 3-fázovou kontrolu v síti, kontrolu a ochranu sítě, regulaci napětí z generátoru nebo vodní elektrárny. POPIS V 3-fázových sítích hlídá a kontroluje: a) Napětí v dvou úrovních (přepětí a podpětí). b) Asymetrii fází c) Pořadí fází d) Výpadek fáze Nastavitelná funkce PAMĚŤ – pro návrat z chybového do normálního stavu je treba stisknout tlačítko RESET. Funkce druhého relé (samostatně/paralelně). Pevné zpoždění T1 (200ms) a nastavitelné zpoždění T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček. Hlídací relé v dvou provedeních: HRN-43: určené pro obvody bez nulového vodiče (3 x 400 V) HRN-43N: určené pro obvody s nulovým vodičem (3 x 400 V/230 V) TECHNICKÉ PARAMETRY Napájecí napětí AC 230 V, AC 400 V, AC/DC 24 V, galvanicky oddělené. Horní úroveň (Umax): HRN-43: 240 – 480 V HRN-43N: 138 – 276 V Spodní úroveň (Umin): 35 – 99% kontrolovaného napětí. Výstupní kontakt: 2x přepínací 16 A/250 V AC1 (AgNi, 2500 VA). V provedení 3-MODUL, upevnění na DIN lištu.
Značka
Parametry
Typ elektrické přípojky:
Připojení svorkou
S odnímatelnými svorkami:
Ne
Možné jednofázové podpětí:
Ano
Možné třífázové podpětí:
Ano
Možné jednofázové přepětí:
Ano
Možné třífázové přepětí:
Ano
Možná jednofázová hystereze:
Ano
Možná třífázová hystereze:
Ano
Obsahuje funkci stejnosměrného podpětí:
Ne
Obsahuje funkci stejnosměrného přepětí:
Ne
Obsahuje funkci stejnosměrné hystereze:
Ne
Měřicí rozsah napětí 1:
138 - 276 V
Měřicí rozsah napětí 2:
0 V
Typ napětí měřicí oblasti:
AC
Dimenzované ovládací napájecí napětí Us AC 50Hz:
230 V
Dimenzované ovládací napájecí napětí Us AC 60Hz:
230 V
Dimenzované ovládací napájecí napětí Us DC:
0 V
Typ napětí pro ovládání a napájení:
AC
Reakční hodnota napětí:
0 V
Min. nastavitelná doba zpoždění odezvy:
0,1 s
Max. přípustná doba zpoždění odezvy:
10 s
Min. nastavitelná doba zpoždění odtahu:
0,1 s
Max. přípustná doba zpoždění odtahu:
10 s
Počet rozpínacích kontaktů (NC):
2
Počet spínacích kontaktů (NO):
2
Počet přepínacích kontaktů (CO):
2
Šířka:
52 mm
Výška:
90 mm
Hloubka/výška:
65 mm
