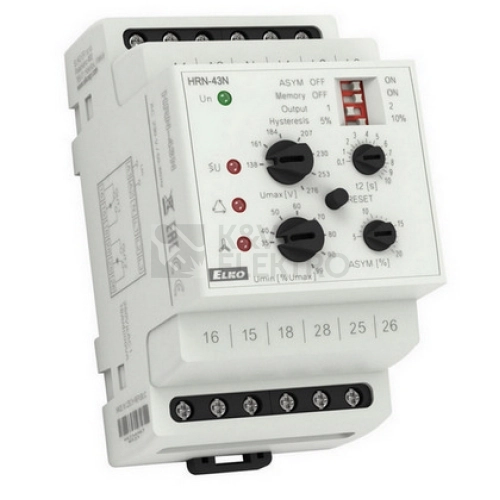

Hlídací napěťová relé ELKO EP HRN-43N/UNI

zdarma

e-shop: na objednávku (20 ks), doručíme: pondělí 25.11.

1 955,72 Kč

/ 1 ks

1 616,30 Kč bez DPH

Objednací kód

1991428

Značka

ELKO EP

Dodavatelský kód

8532

EAN

8595188185325

Popis, parametry a manuály

POPIS Relé hlídá v 3-fázových sítích:- napětí ve dvou úrovních (přepětí a podpětí) v rozsahu 138 - 276 V (soustava 3x 400/230 V) a nebo 240 - 480 V (soustava 3x 400 V)- asymetrii fází (dá se vypnout)- pořadí fází- výpadek fáze.Funkce druhého relé (samostatně/paralelně).HRN-43: určeno pro obvody 3x 400 V (bez nulového vodiče).HRN-43N: určeno pro obvody 3x 400/230 V (včetně nulového vodiče).Galvanicky oddělené napájení AC 400 V, AC 230 V, AC/DC 24 V. TECHNICKÉ PARAMETRYVýpadek fáze: AnoPořadí fází: AnoNastavitelné přepětí: AnoNastavitelné podpětí: AnoAsymetrie: AnoHlídaný rozsah: AC 3 x 48-276 VVýstup: 2x přepínací, 16 AProvedení: 3-MODULNapájecí napětí: AC/DC 24-240 V, AC/DC 24 V, AC 230 V, AC 400 V Rozměry: 90 x 52 x 65 mm

Značka

ELKO EP

Dokumenty

Katalogový list

Parametry

Typ elektrické přípojky:

Připojení svorkou

S odnímatelnými svorkami:

Možné jednofázové podpětí:

Ano

Možné třífázové podpětí:

Ano

Možné jednofázové přepětí:

Ano

Možné třífázové přepětí:

Ano

Možná jednofázová hystereze:

Ano

Možná třífázová hystereze:

Ano

Obsahuje funkci stejnosměrného podpětí:

Obsahuje funkci stejnosměrného přepětí:

Obsahuje funkci stejnosměrné hystereze:

Měřicí rozsah napětí 1:

138 - 276 V

Měřicí rozsah napětí 2:

0 V

Typ napětí měřicí oblasti:

Dimenzované ovládací napájecí napětí Us AC 50Hz:

24 - 240 V

Dimenzované ovládací napájecí napětí Us AC 60Hz:

24 - 240 V

Dimenzované ovládací napájecí napětí Us DC:

0 V

Typ napětí pro ovládání a napájení:

AC/DC

Reakční hodnota napětí:

0 V

Min. nastavitelná doba zpoždění odezvy:

0,1 s

Max. přípustná doba zpoždění odezvy:

10 s

Min. nastavitelná doba zpoždění odtahu:

0,1 s

Max. přípustná doba zpoždění odtahu:

10 s

Počet rozpínacích kontaktů (NC):

Počet spínacích kontaktů (NO):

Počet přepínacích kontaktů (CO):

Šířka:

52 mm

Výška:

90 mm

Hloubka/výška:

65 mm

Kategorie

Relé modulové
