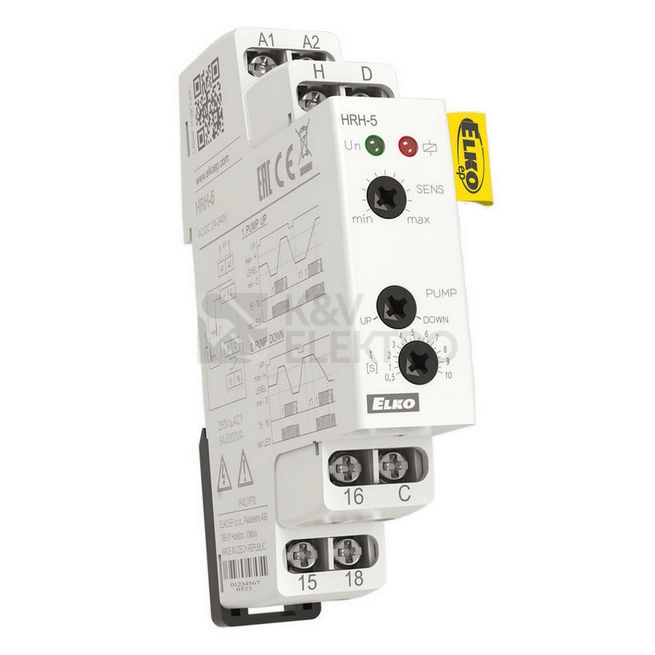

Hladinový spínač Elko EP HRH-5/UNI

Jednomodulový hladinový spínač HRH-5/UNI je určeno k hlídání hladiny v různých studních, nádržích apod. pomocí odčerpávání a dočerpávání (funkce PUMP DOWN/PUMP UP). Toto relé je vhodné k uchycení na DIN lištu. U přístroje je možné nastavit časové zpoždění výstupu (0.5 - 10 s). Relé disponuje jedním přepínacím výstupním kontaktem 8 A / 250 V AC1.

Specifikace hladinového spínače Elko EP HRH-5/UNI, 8093

Hladinový spínač HRH-5/UNI vodivých kapalin můžete nakonfigurovat několika způsoby. Jestliže chcete nastavit kontrolu nad jednou hladinou, je potřeba propojit vstupy H (horní hladina) a D (dolní hladina), a případně je připojit na sondu C (společná sonda), kdy se citlivost sníží na polovinu (2.5 až 50 kΩ), anebo k tomuto účelu využít vlastní nádrž. Kontrola nad dvěma hladinami spočívá v principu spínání na jedné úrovni a vypínání na druhé. Sondu C je také možné spojit s ochranným vodičem napájecí soustavy (PE).

Měření pomocí střídavého proudu zabraňuje polarizaci a přílišné oxidaci měřících sond. Kvůli možnému nežádoucímu působení nepříznivých podmínek ve vodě lze nastavit citlivost hladinového spínače v rozsahu 5 až 100 kΩ.

Sondy nejsou součástí balení.

Kromě hladinových spínačů si u nás můžete pořídit i další modulová relé a modulové a paticové přístroje, jako jsou například jističe do 125 A, proudové chrániče, stykače, motorové spouštěče či elektroměry.

Rozměry hladinového spínače jsou: 90 x 17,6 x 64 mm.

Technické detaily hladinového spínače Elko

Hladinový spínač Elko EP HRH-5/UNI disponuje 2 funkcemi. K přístroji nutno dokoupit ještě 2 napájecí svorky A1 – A2 o napětí 24 až 240 V AC/DC (AC 50/60 Hz). Hladinový spínač dosahuje příkonu max. 2 VA/1.5 W. Citlivost (vstupní odpor) je nastavitelná v rozsahu nastavitelná v rozsahu 5 kΩ - 100 kΩ. Přesnost nastavení +-5%. Mechanická životnost 10 000 000 operací. Udržujte v pracovní teplotě -20 až +55 °C.

Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.

Certifikáty výrobku

Hladinový spínač Elko EP HRH-5/UNI splňuje příslušné normy ČSN.
