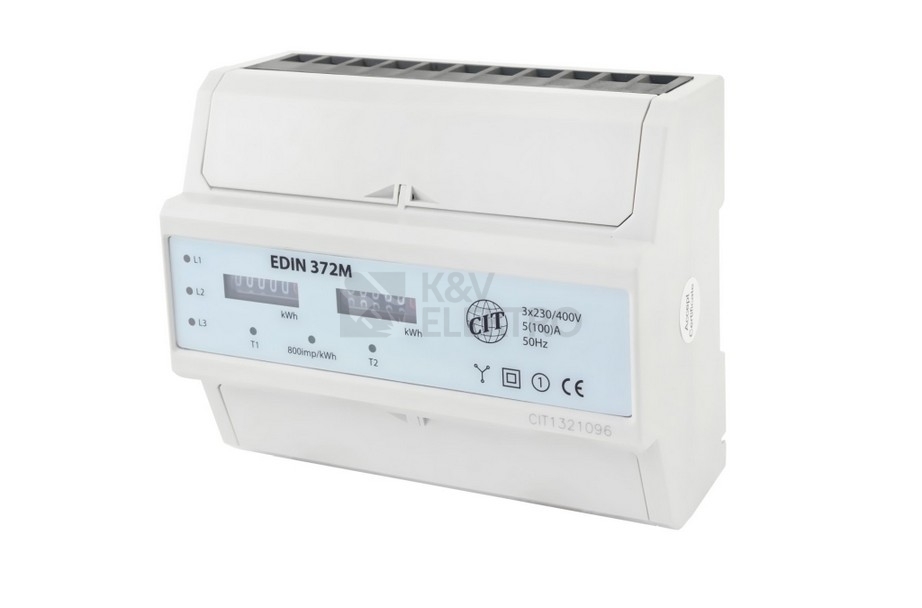

Elektroměr EDIN 372M 100A, 7mod., mechanická číselník, 3F, 2tarif, podružný 1008890
zdarma
zdarma
Elektroměr EDIN 372M, 100A, 7modulový, podružný, 3-fázový, 2-tarifní, mechanický číselník.Třífázový elektroměr s dvoutarifním mechanickým displejem pro střídavé napětí 3x230 V / 400 V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do... číst více
e-shop: na objednávku (13 ks), doručíme: pondělí 20.1.
1 938,00 Kč
/ 1 ks1 601,65 Kč bez DPH
Objednací kód1393843
ZnačkaEDIN
Dodavatelský kód1008890
EAN8595597913229
Elektroměr EDIN 372M, 100A, 7modulový, podružný, 3-fázový, 2-tarifní, mechanický číselník.Třífázový elektroměr s dvoutarifním mechanickým displejem pro střídavé napětí 3x230 V / 400 V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,5A) až po 100 A. Dvoutarifní mechanický displej zobrazuje hodnoty na číselníku od 00000,1 až 99999,9 [kWh], zobrazené naměřené hodnoty nelze vymazat. Pro změnu tarifu DEN / NOC připojte signál z HDO „nulový vodič“ na svorku č.11. Indikační LED blikají při odběru konkrétní fáze. Elektroměr má impulzní výstup na svorkách (9) S0+ a (8) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka je 122 mm (7 mod.). Šroubové svorky pro pohodlné připojení vodičů až do průřezu 35 mm2. Utahovací moment šroubů : svorka č. 1-7 = 3,0 - 4,0 Nm, svorka č. 8-11 = 1,5 - 2,5 Nm. Vlastní spotřeba je menší než 0,2 W.Technické údaje:Přímé měření do 100 ATřída přesnosti 1Dvoutarifní mechanický displejSO impulsní výstupMontáž na nosnou TS lištu (DIN)Šířka 122,5 mm (7 modulů)Proud impulzu <27 mA
Značka
Parametry
Typ čítače:
Elektromechanické
Jmenovitý proud elektroměru (In):
5 A
Maximální proud (Imax):
100 A
Jmenovité napětí (Un) N-L:
220 - 230 V
Jmenovité napětí (Un) L-L:
380 - 400 V
Frekvence:
50 - 60 Hz
Třída přesnosti:
B
Počet fází (připojených vodičů):
3 fázový (čtyřvodičový kabel)
Provedení:
Přímé měření
Druh energie:
Činný výkon
Vhodné pro:
Odběr
Tarifní provedení:
Dvoutarifové
Certifikace:
Vnitrostátní
Výstup impulzu:
Elektrické
Druh impulzu:
S0
Četnost impulzů:
0 - 800 imp./kWh (
Druh zobrazení:
Analogové
Způsob montáže:
Vestavné
Šířka v počtech modulů:
7
Typ rozhraní:
Bez
Počet míst:
6
Krytí (IP):
IP20
