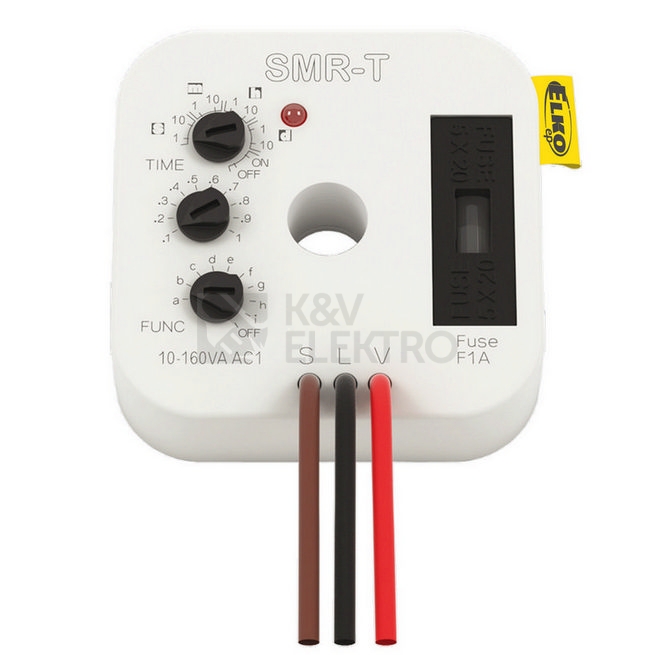

Časové relé Elko EP SMR-T triak

Multifunkční časové relé Elko EP SMR-T triak se hodí pro instalaci do stávající elektroinstalace (SMR-T nepotřebuje ke své funkci střední pracovní vodič N) pod tlačítka nebo vypínače.

Specifikace časového relé Elko EP SMR-T triak, 2910 standard

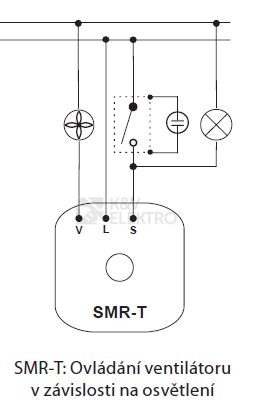

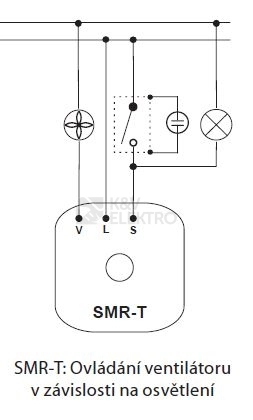

Časové relé Elko EP SMR-T triak má 3-vodičové připojení s výstupním výkonem 10 - 160 VA, funguje bez připojení “NULY”.

Nelze použít pro zářivky a úsporné žárovky (zátěže kapacitního charakteru).

Funkce:

• Funkce a - zpožděný návrat na náběžnou hranu: Výstup odčasuje při sepnutí spínače. Každým dalším stiskem (max. 5x) se doba času zvyšuje. Dlouhým stiskem se výstup vypne.

• Funkce b - zpožděný návrat na sestupnou hranu: Výstup odčasuje po vypnutí tlačítka, ale sepne okamžitě.

• Funkce c - zpožděný návrat na sestupnou hranu: Po vypnutí tlačitka výstup sepne a odčasuje.

• Funkce d - cyklovač začínající impulsem: Výstup cykluje v pravidelných intervalech, cyklovač začíná impulzem.

• Funkce e - posunutí impulsu: Zpožděný rozběh po sepnutí spínače a zpožděný návrat po jeho vypnutí.

• Funkce f - zpožděný rozběh: Zpožděný rozběh po sepnutí spínače až do jeho vypnutí.

• Funkce g - impulsní relé: Stiskem zapne a dalším stiskem vypne výstup, na délce stisku nezáleží, potenciometrem lze nastavit zpoždění reakce na tlačítko a tím eliminovat odskok kontaktu tlačítka.

• Funkce h - impulsní relé se zpožděním: Stiskem zapne a dalším stiskem vypne výstup, pokud k němu dojde před vypršením času.

• Funkce i - cyklovač začínající mezerou: Výstup cykluje v pravidelných intervalech,cyklovač začíná mezerou.

Kromě časových spínačů si u nás můžete vybrat například spínací ovladače pro sběrnicové systémy, žaluziové spínače, programovatelné termostaty a další spínače, stmívače, klíčenky a relé.

Rozměry časového relé: 49 × 49 × 21 mm.

Technické detaily časového relé Elko EP

Časové relé Elko EP SMR-T triak je určeno pro napájecí napětí: AC 230 V / 50–60 Hz. Příkon (v klidu / při max. zátěži) 0,8 VA / 3 VA. Tolerance napájecího napětí -15 %; +10 %. Časové rozsahy 0,1 s – 10 dní. Nastavení času otočným přepínačem. Časová odchylka: ±10 % (při mechanickém nastavení). Přesnost opakování ±2 % (stabilita nastavené hodnoty). Teplotní součinitel: 0,1 %/°C (vztažná hodnota = 20 °C). Typ výstupu Triak. Maximální odporová zátěž 10–160 VA. Ovládací napětí AC/DC 5–250 V. Proud ovládání 25 µA – 3 mA. Délka ovládacího impulsu min. 50 ms / max. neomezená. Max. počet doutnavek k ovládacímu vstupu 50 ks (měřeno s doutnavkou 0,68 mA / 230 V AC). Pracovní teplota 0 až +50 °C. Krytí IP30 (za normálních podmínek). Kategorie přepětí III. Stupeň znečištění 2. Pojistka F 1A / 250 V. Hmotnost 26 g.

Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.

Certifikáty výrobku

Časové relé Elko EP SMR-T triak splňuje příslušné normy ČSN.
