Časové relé Elko EP SMR-K triak
Časové multifunkční relé - SMR-K Super-multifunkční relé je výhodné a rychlé řešení změny standardního vypínače za časově ovládané tlačítko. Díky nízkému ovládacímu proudu je vhodné zejména v kombinaci s LED světelnými zdroji.
e-shop: skladem (3 ks), doručíme: čtvrtek 7.11.
439,38 Kč
/ 1 ks363,12 Kč bez DPH
Objednací kód1206595
ZnačkaELKO EP
Dodavatelský kód4517 standard
EAN8595188145176
Často se kupuje společně

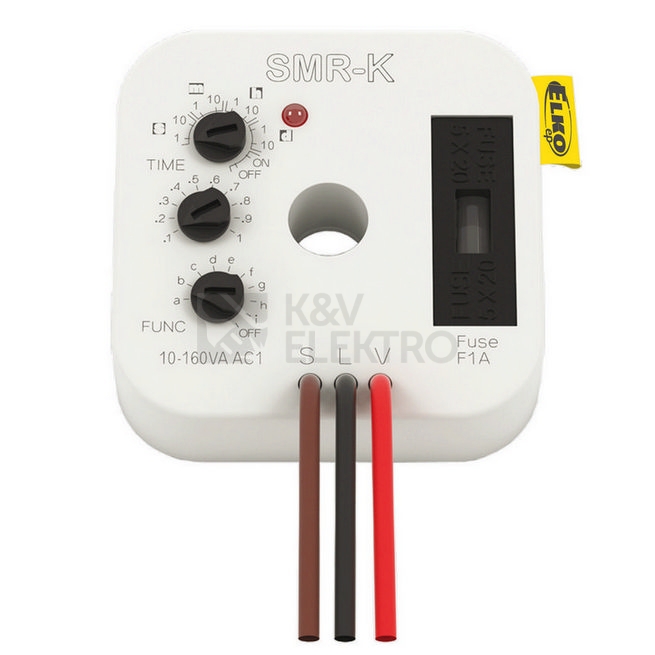

Časové multifunkční relé - SMR-K
Super-multifunkční relé je výhodné a rychlé řešení změny standardního vypínače za časově ovládané tlačítko. Díky nízkému ovládacímu proudu je vhodné zejména v kombinaci s LED světelnými zdroji.

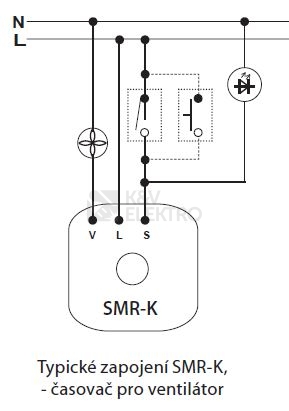

- Multifunkční relé určené pro montáž do instalační krabice, pod tlačítko nebo vypínač do stávající elektroinstalace (SMR-K nepotřebuje ke své funkci nulový vodič).
- Výhodné a rychlé řešení standartního vypínače za časově ovládaný a nebo tlačítkově ovládané paměťové relé.
SMR-K:
- 3-vodičové připojení, funguje bez připojení “NULY”
- výstupní výkon: 10 - 160 VA
- spínací prvek: triak
- pro správnou funkci výrobku je nutná přítomnost zátěže R, L nebo C mezi vstupem S a nulovým vodičem
Funkce:
- Funkce a - zpožděný návrat na náběžnou hranu: Výstup odčasuje při sepnutí spínače. Každým dalším stiskem (max. 5x) se doba času zvyšuje. Dlouhým stiskem se výstup vypne.
- Funkce b - zpožděný návrat na sestupnou hranu: Výstup odčasuje po vypnutí tlačítka, ale sepne okamžitě.
- Funkce c - zpožděný návrat na sestupnou hranu: Po vypnutí tlačitka výstup sepne a odčasuje.
- Funkce d - cyklovač začínající impulsem: Výstup cykluje v pravidelných intervalech, cyklovač začíná impulzem.
- Funkce e - posunutí impulsu: Zpožděný rozběh po sepnutí spínače a zpožděný návrat po jeho vypnutí.
- Funkce f - zpožděný rozběh: Zpožděný rozběh po sepnutí spínače až do jeho vypnutí.
- Funkce g - impulsní relé: Stiskem zapne a dalším stiskem vypne výstup, na délce stisku nezáleží, potenciometrem lze nastavit zpoždění reakce na tlačítko a tím eliminovat odskok kontaktu tlačítka.
- Funkce h - impulsní relé se zpožděním: Stiskem zapne a dalším stiskem vypne výstup, pokud k němu dojde před vypršením času.
- Funkce i - cyklovač začínající mezerou: Výstup cykluje v pravidelných intervalech,cyklovač začíná mezerou.
Značka
Parametry
Typ elektrické přípojky:
Ostatní
Funkce zpožděné zapnutí:
Ano
Funkce zpoždění při vypnutí napájení:
Ano
Funkce zapnutí vzestupnou hranou:
Ano
Funkce vypínání sestupnou hranou:
Ano
Funkce hvězda/trojúhelník:
Ne
Funkce tvarování impulzu:
Ano
Funkce blikání začínající pauzou, pevně nastavený:
Ano
Funkce blikání začínající impulzem, pevně nastaven:
Ano
Funkce blikání začínající pauzou, variabilní:
Ne
Funkce blikání začínající impulzem, variabilní:
Ne
Se zásuvným podstavcem:
Ne
Možnost dálkového ovládání:
Ne
Vhodné pouze pro dálkové ovládání:
Ne
K nasazení na stykač:
Ne
Dimenzované ovládací napájecí napětí Us AC 50Hz:
230 V
Dimenzované ovládací napájecí napětí Us AC 60Hz:
230 V
Dimenzované ovládací napájecí napětí Us DC:
0 V
Typ napětí pro ovládání a napájení:
AC
Časový rozsah:
1 - 864 000 s
Počet kontaktů bez zpoždění NC rozpínací:
0
Počet kontaktů bez zpoždění NO spínací:
1
Počet kontaktů bez zpoždění CO přepínací:
0
Počet kontaktů se zpožděním NC rozpínací:
0
Počet kontaktů se zpožděním NO spínací:
0
Počet kontaktů se zpožděním CO přepínací:
0
Výstupy, přepínatelné se zpožděním/bez zpoždění:
Ne
S polovodičovým výstupem:
Ano
Šířka:
49 mm
Výška:
49 mm
Hloubka/výška:
13,3 mm
Jmenovitý proud:
0,69 A
